1. 快速开始
1.1 介绍

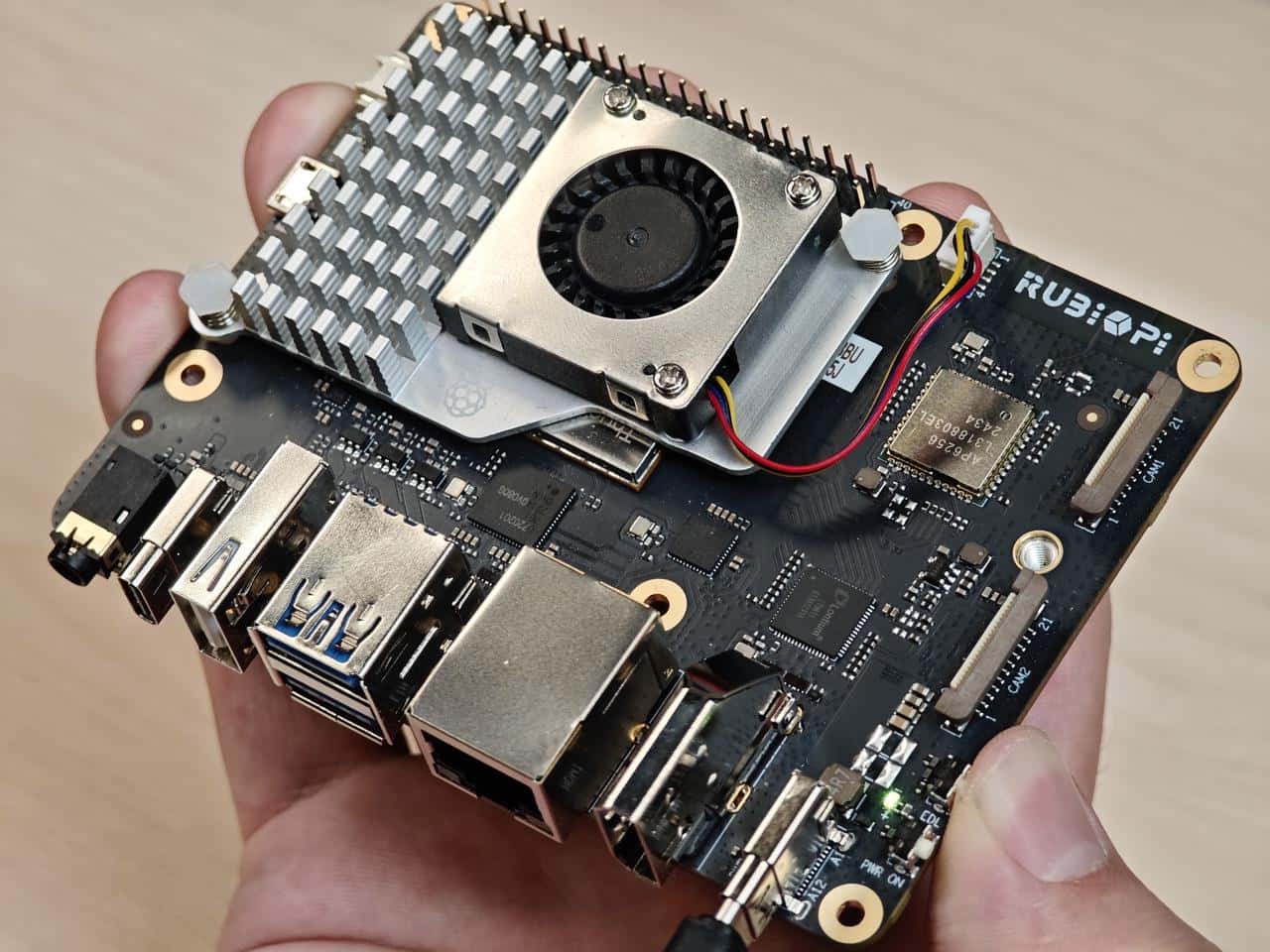

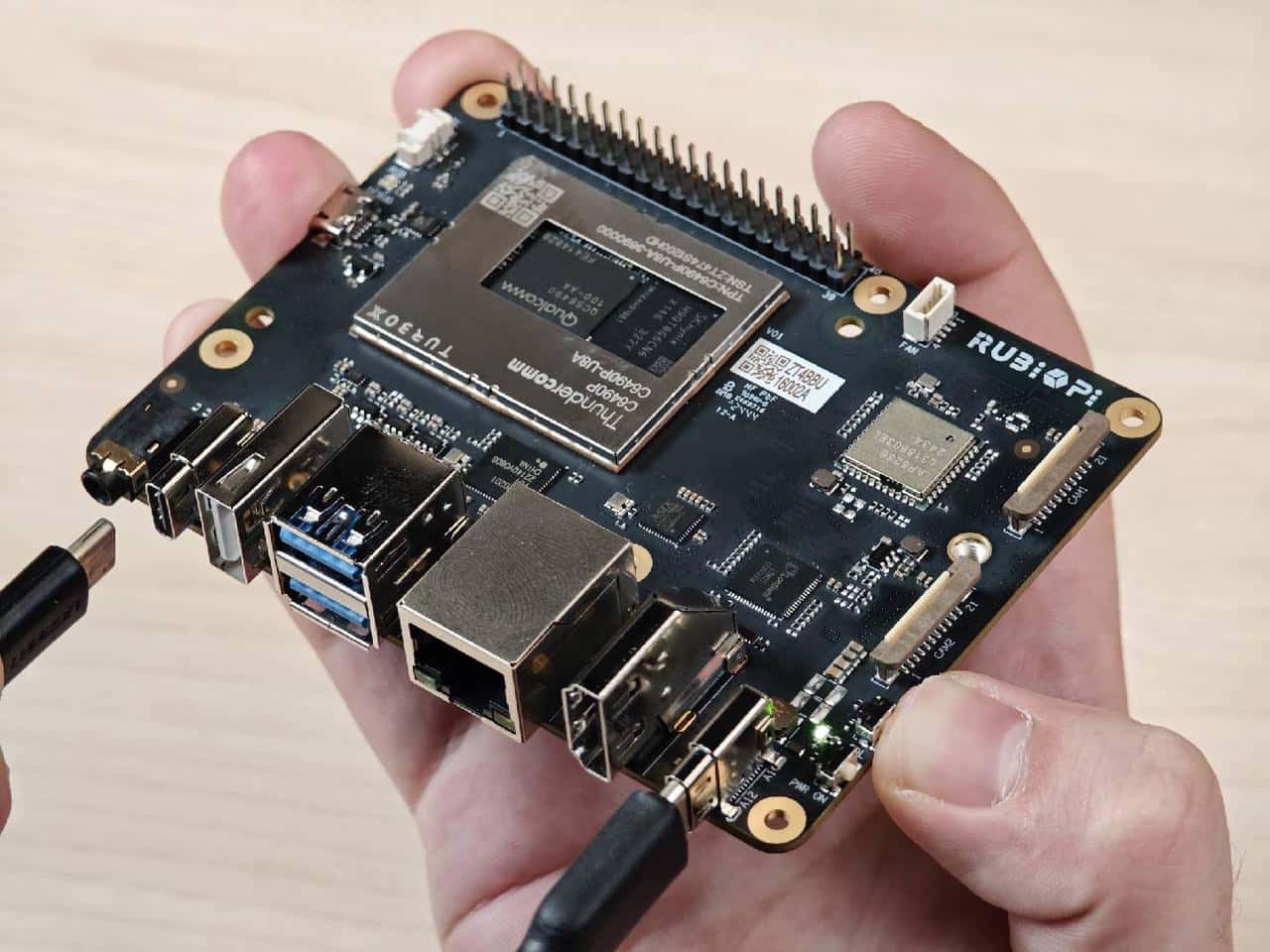

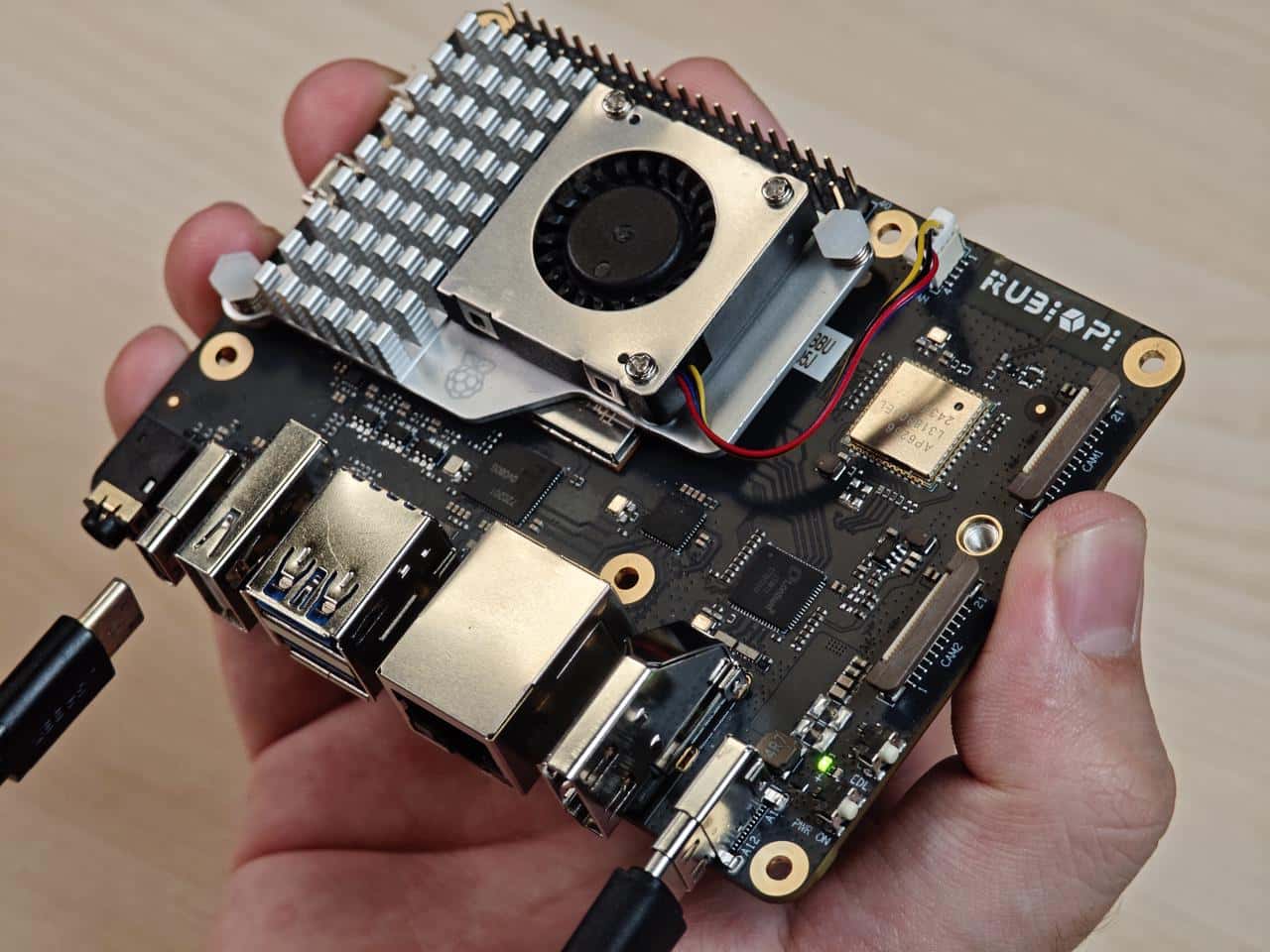

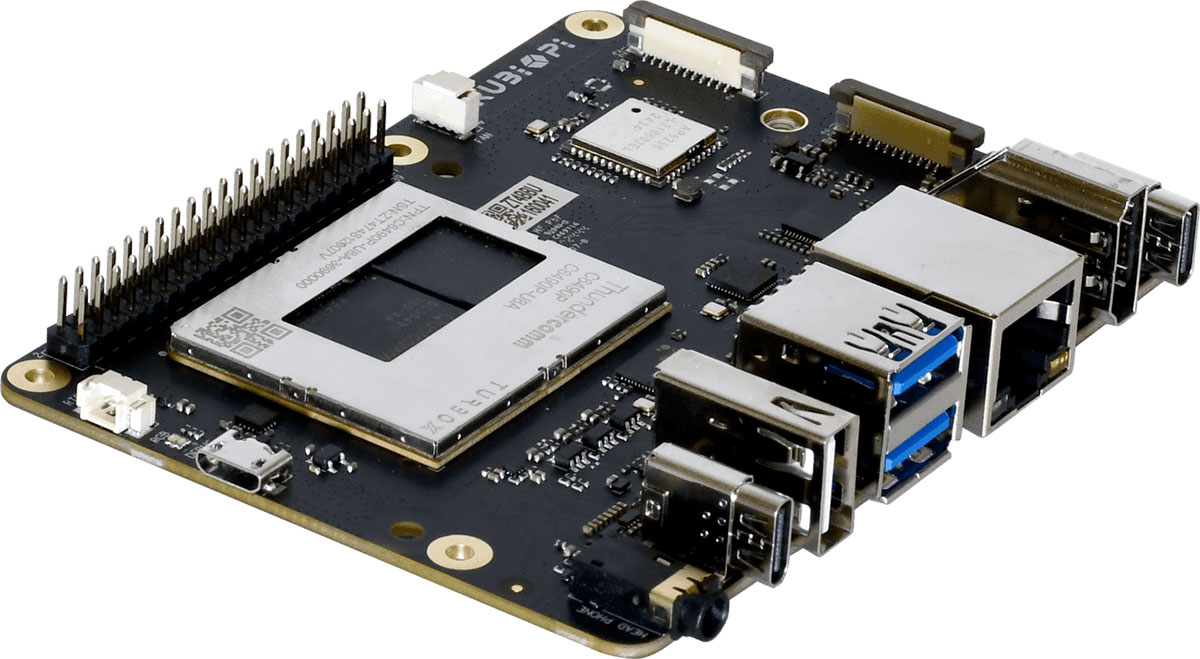

魔方派 3 基于高通跃龙 QCS6490 芯片，采用 Qualcomm® Kryo™ 670 CPU 和融合 AI 加速器架构的 Qualcomm® Hexagon™ 处理器 ，具备12.5 TOPS的卓越AI性能，适用于各种机器学习和人工智能应用场景。
魔方派 3 具有丰富的接口和功能设计，支持USB、Camera、DP、HDMI、ETH、3.5mm耳机、Wi-Fi、BT、M.2连接器、FAN、RTC、40 pin排针连接器等，满足多样化的开发需求，方便开发者快速开发和调试。魔方派 3同样也支持多种系统，如Qualcomm Linux、Canonical Ubuntu for Qualcomm Platforms*、Android 13等，灵活满足开发者特定应用要求。
Canonical Ubuntu for Qualcomm Platforms：计划中
1.2 参数
| 魔方派3 | |
|---|---|
| 芯片 | 高通跃龙 QCS6490 |
| 处理器 | 1 x Cortex-A78 2.7GHz 3 x Cortex-A78 2.4GHz 4 x Cortex-A55 1.9GHz |
| GPU | Adreno 643 GPU @ 812 MHz |
| VPU | Adreno 633 VPU |
| NPU | 12.5 TOPS |
| ISP | Spectra ISP，可以做端侧的机器学习和机器处理 |
| 内存 | 8GB LPDDR4x |
| 存储 | 128GB UFS 2.2 |
| Wi-Fi & 蓝牙 | Wi-Fi 5和蓝牙5.2 |
| 摄像头接口 | 2 x MIPI-CSI D-PHY 4-lane |
| USB | 1 x USB Type-C （USB3.1 Gen1） 2 x USB3.0 1 x USB2.0 |
| GPIO | 28个GPIO引脚 |
| 网口 | 1000M |
| M.2接口 | M.2 Key M 2280（PCIe3.0 2-lane） |
| 音频接口 | 3.5mm耳机接口 |
1.3 准备
- 装有 Windows10以上 或 Ubuntu18以上系统的电脑
- 魔方派 3
- USB Type-A to Type-C 数据线
- USB Type-A to Micro USB 数据线
- 电源（12V3A Type-C）
1.3.1 安装驱动
1.3.1.1 Windows 环境下驱动安装
1.3.1.1.1 安装QUD

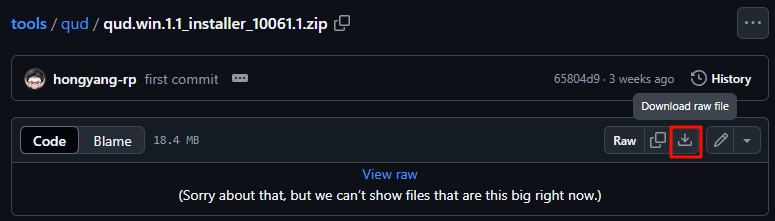

1.点击 https://github.com/rubikpi-ai/tools/blob/main/qud/qud.win.1.1_installer_10061.1.zip ，下载安装包：

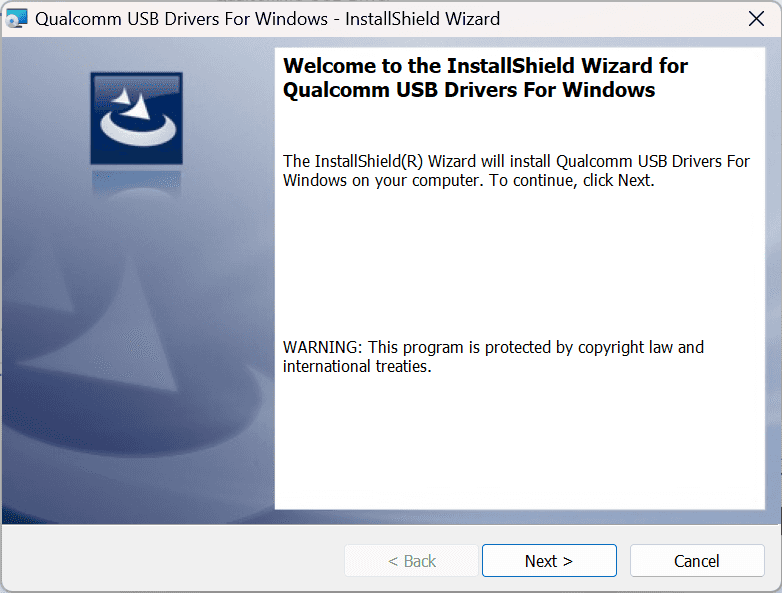

2.将 qud.win.1.1_installer_10061.1.zip 解压，运行 setup.exe，如下图，点击 Next。
3.再次点击 Next。

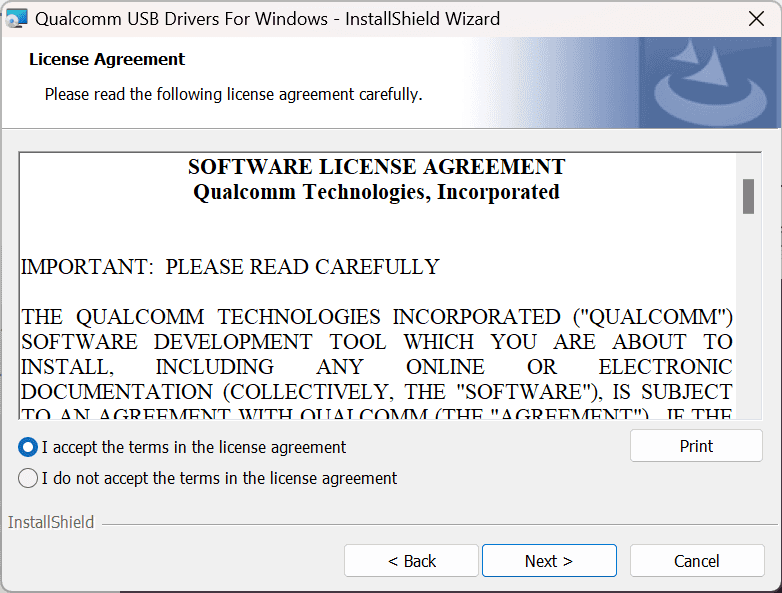

4.选择 I accept the terms in the license agreement （我接受协议内容）后，点击 Next。

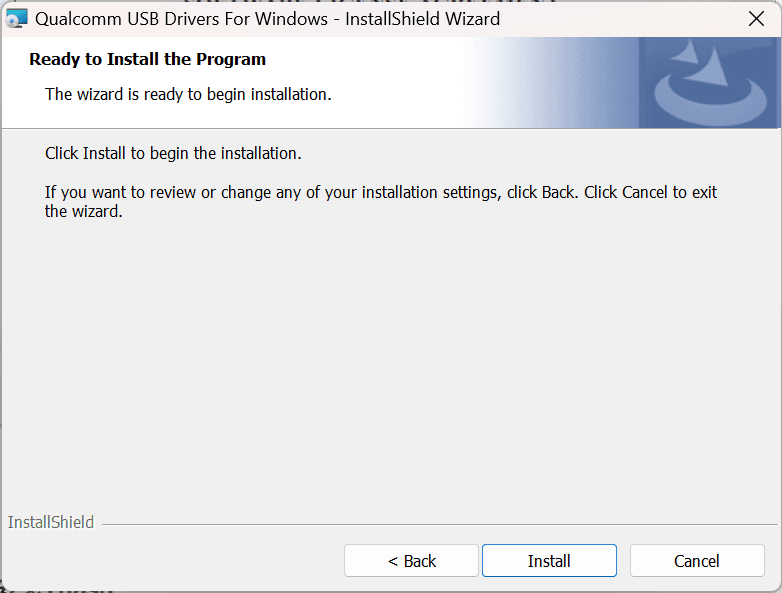

5.点击 Install。

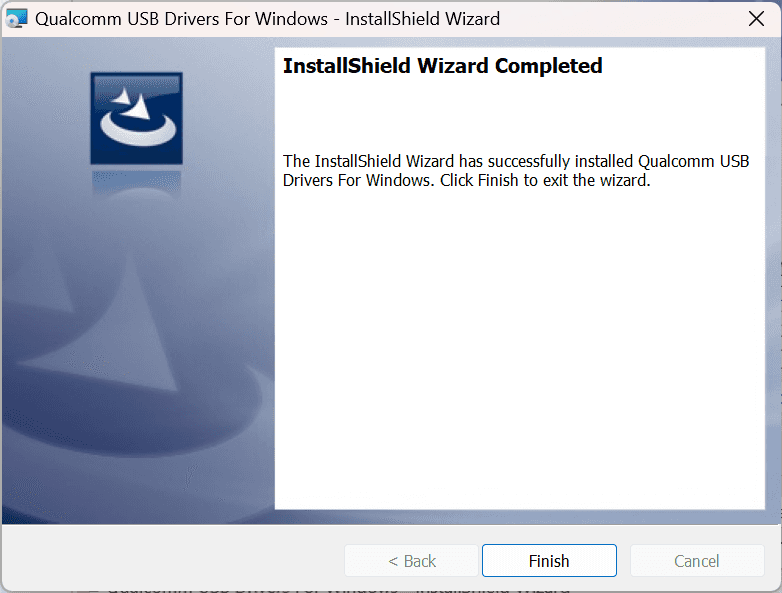

6.点击** Finish**，完成驱动安装。
1.3.1.1.2 安装Tflash

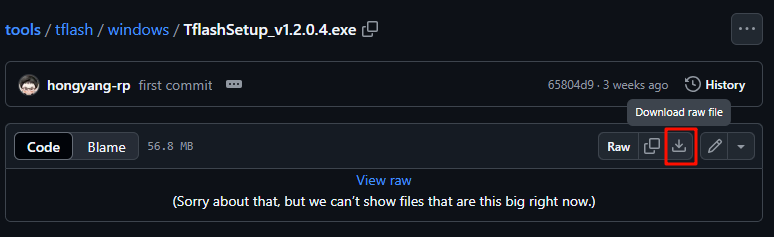

1.点击 https://github.com/rubikpi-ai/tools/blob/main/tflash/windows/TflashSetup_v1.2.0.4.exe ，下载安装包
2.打TflashSetup_v1.2.0.4.exe 进行安装，选择需要的语言，点击 OK。
3.选择要安装的位置，点击 Next。

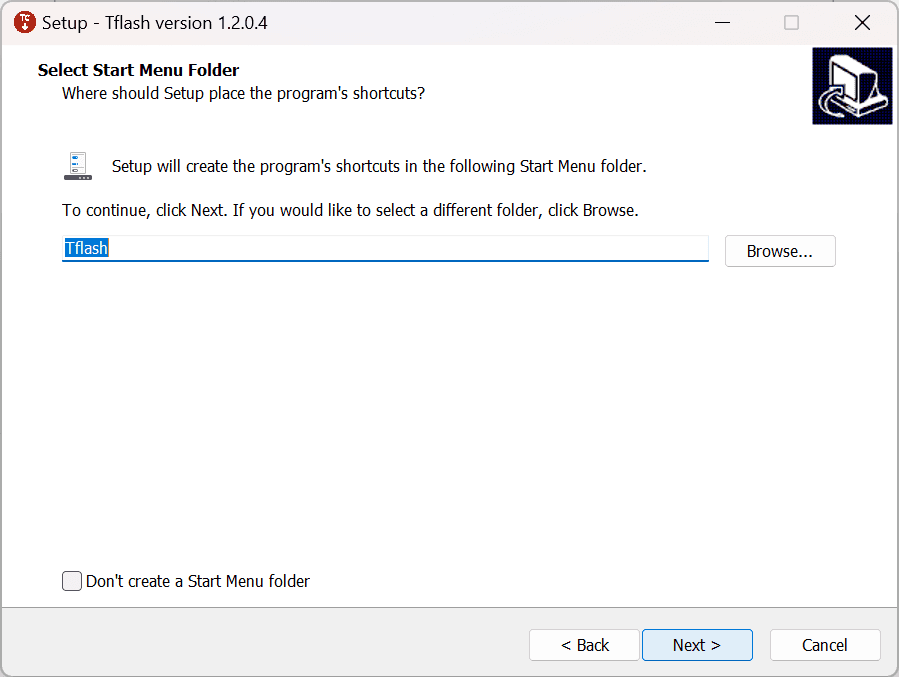

4.点击 Next。

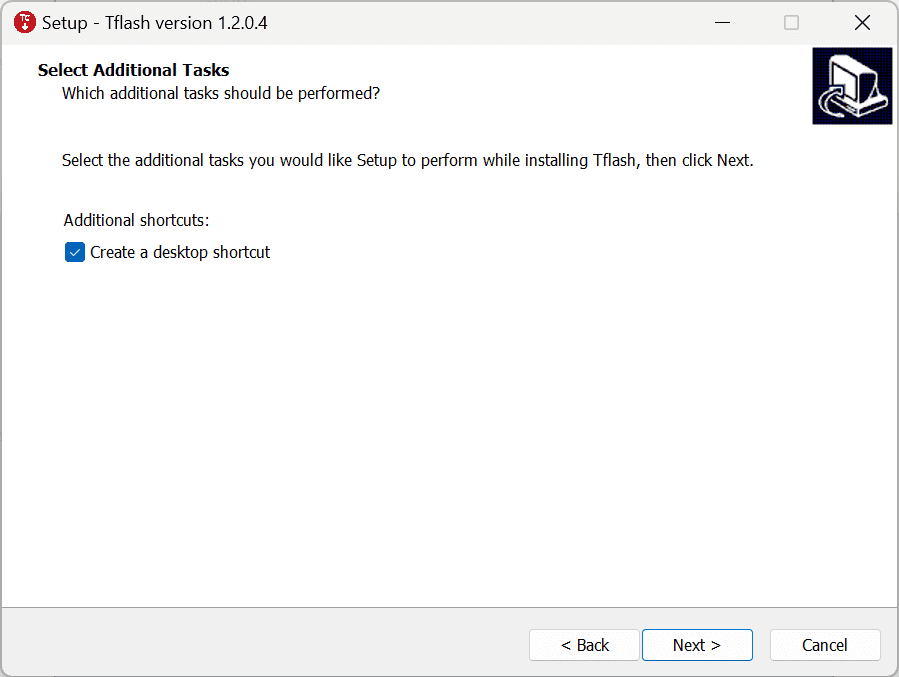

5.勾选 Create a desktop shortcut （创建桌面快捷方式），点击 Next。

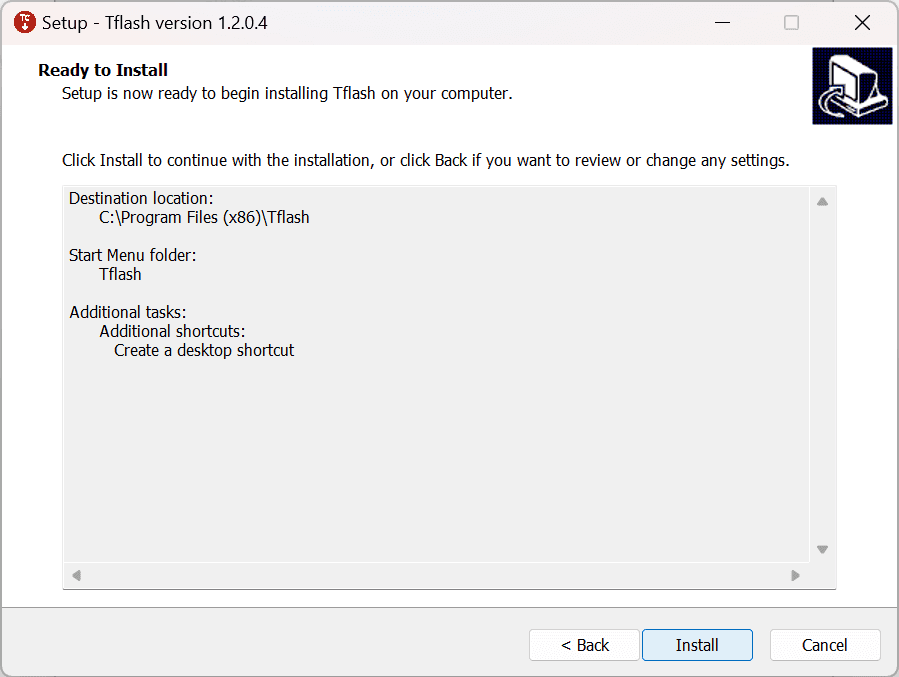

6.点击 Install 进行安装。

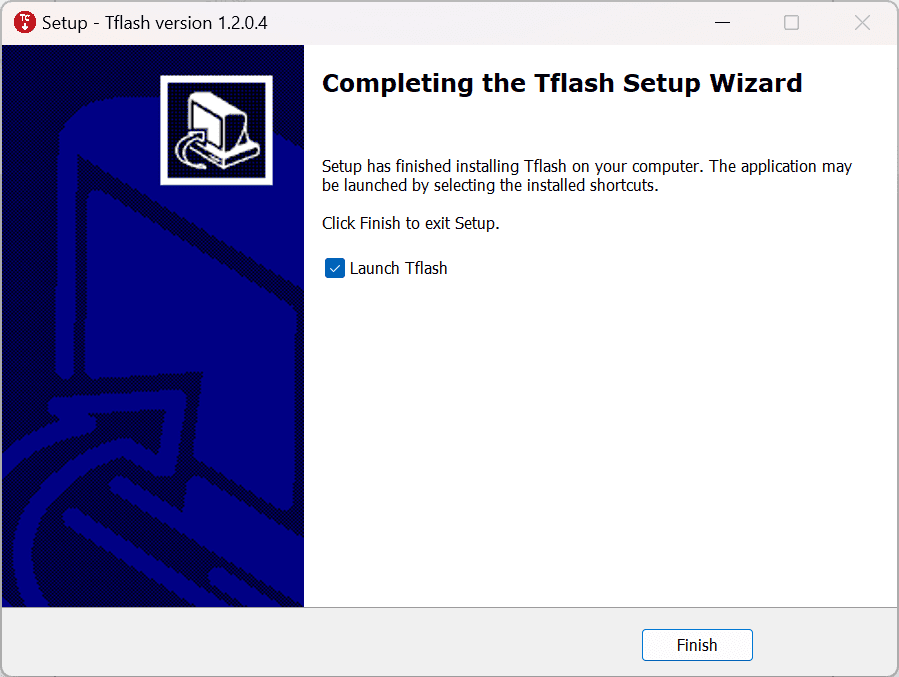

7.勾选 Launch Tflash，点击** Finish** 完成安装。

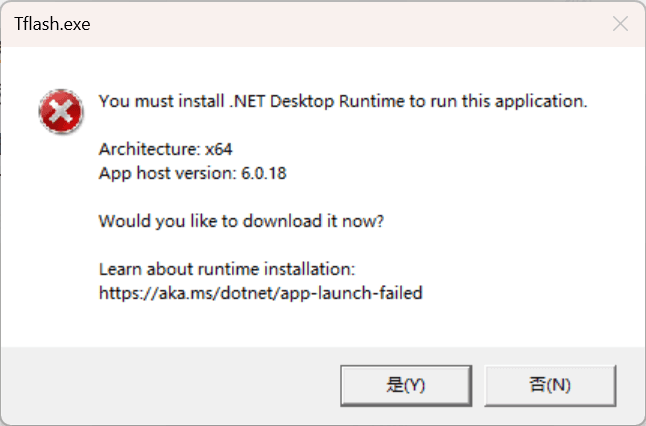

8.如果出现下面报错，点击 是(Y)，进行跳转，按照提示下载需要的安装包。

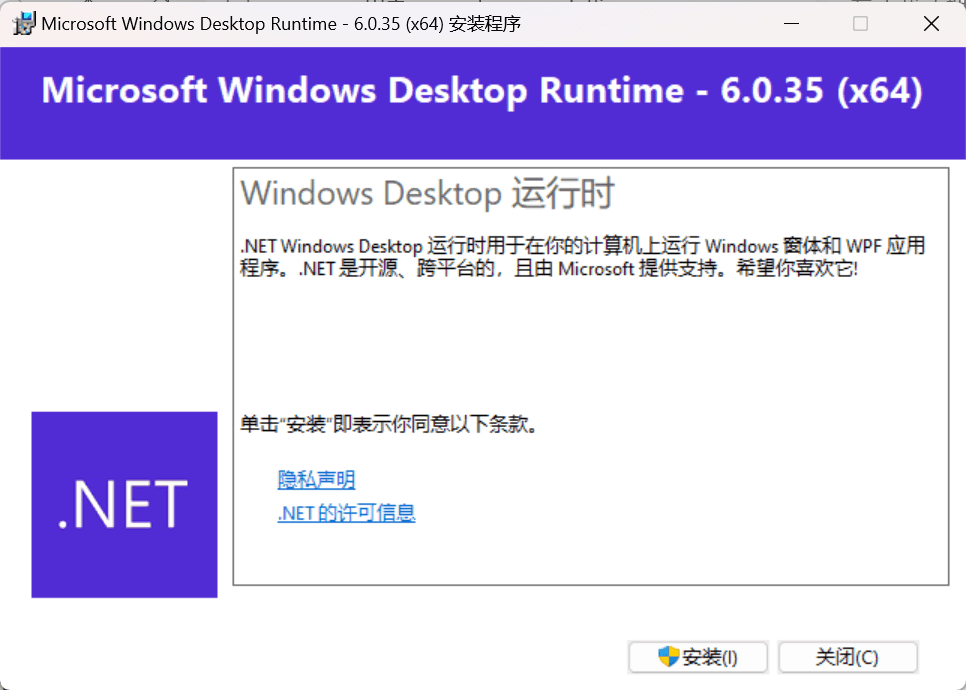

9.双击下载的安装包， 点击 安装。

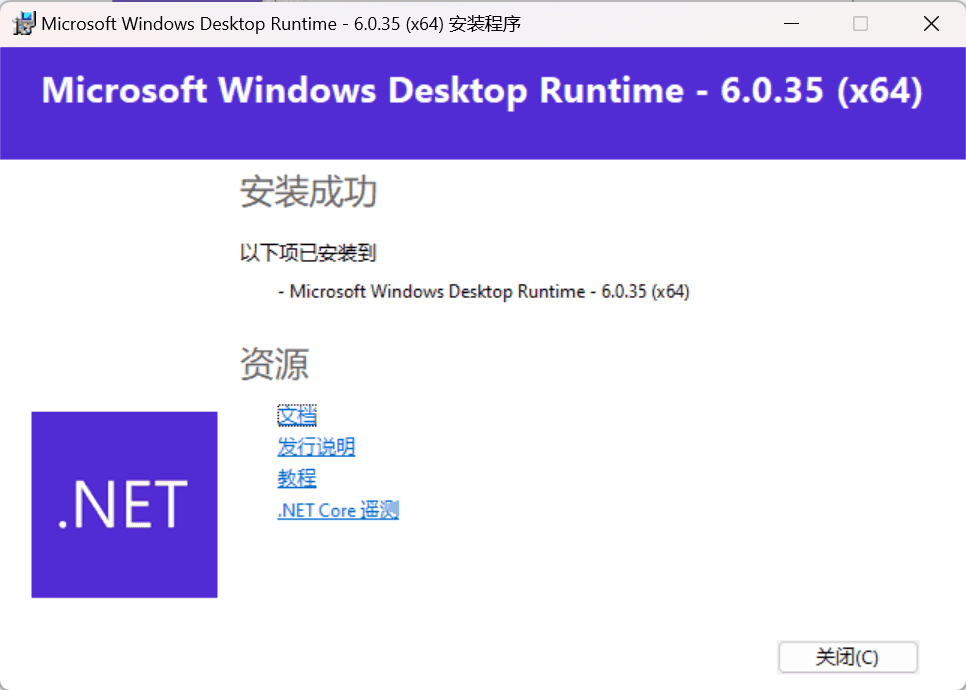

10.点击** 关闭(C)**， 完成安装。
11.安装完成后，可在桌面 和“开始”菜单中看到 Tflash 图标，如下图所示：
1.3.1.2 Ubuntu 环境下驱动安装
1.3.1.2.1 安装Tflash

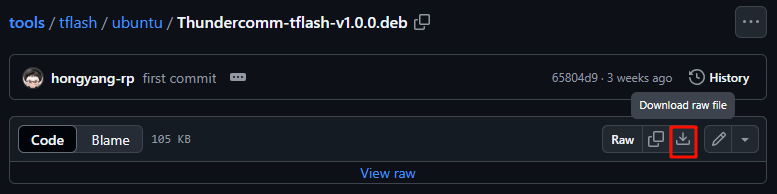

1.点击 https://github.com/rubikpi-ai/tools/blob/main/tflash/ubuntu/Thundercomm-tflash-v1.0.0.deb ，下载安装包：
2.执行命令安装 Tflash。
sudo dpkg -i Thundercomm-tflash-v1.0.0.deb
3.安装完成后，请在终端中执行 tflash 命令。如出现以下界面，表明 Tflash 已安装成功：
1.3.2 镜像下载
魔方派 3 出厂预装Linux镜像供您快速进行开箱操作体验，如需体验最新版本的Linux镜像，或其他操作系统镜像，请访问官方网站 https://www.thundercomm.com/zh/product/rubik-pi/ 进行下载。
如您需要Linux源码，请访问GitHub进行下载， https://github.com/rubikpi-ai。

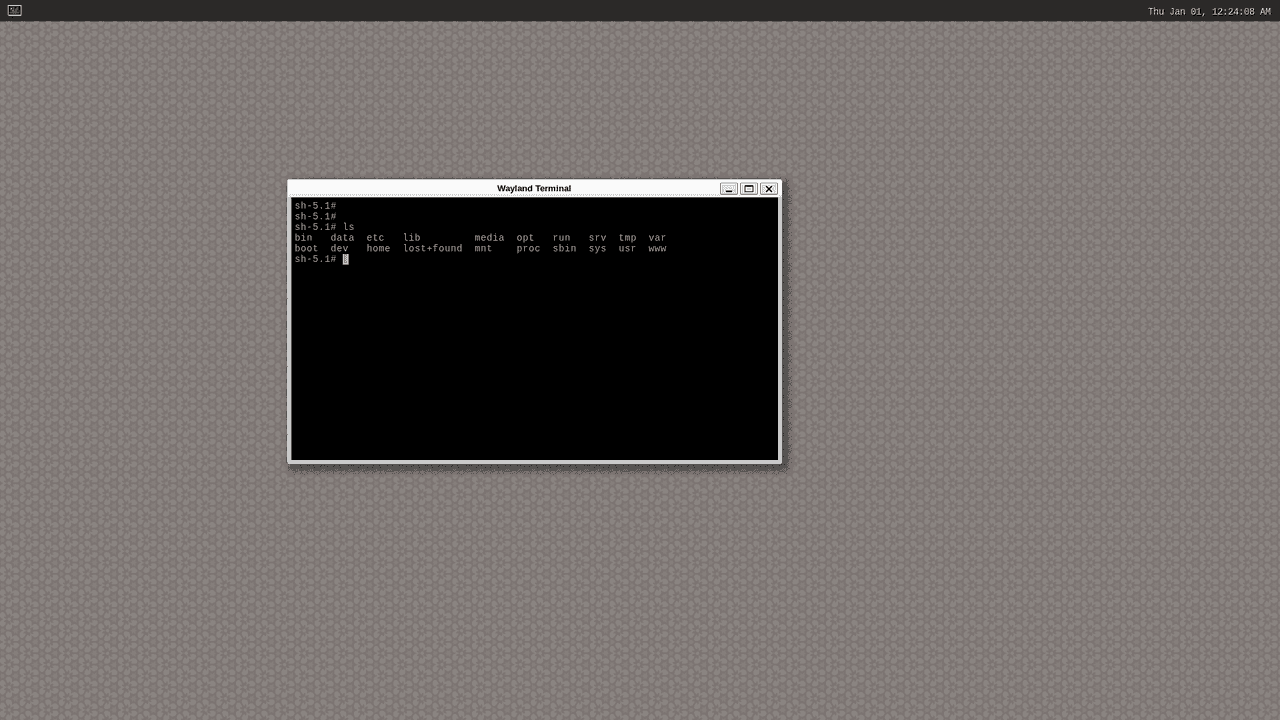

- Qualcomm Linux ：基于weston的桌面系统，系统较为精简，适合具备Linux开发经验，追求深度开发体验的开发者。
- Canonical Ubuntu For Qualcomm Platforms （开发中）：基于Ubuntu 24，系统完善，有更多的桌面应用，更好的使用体验，较多的开发资料，适合追求开发便捷的开发者。

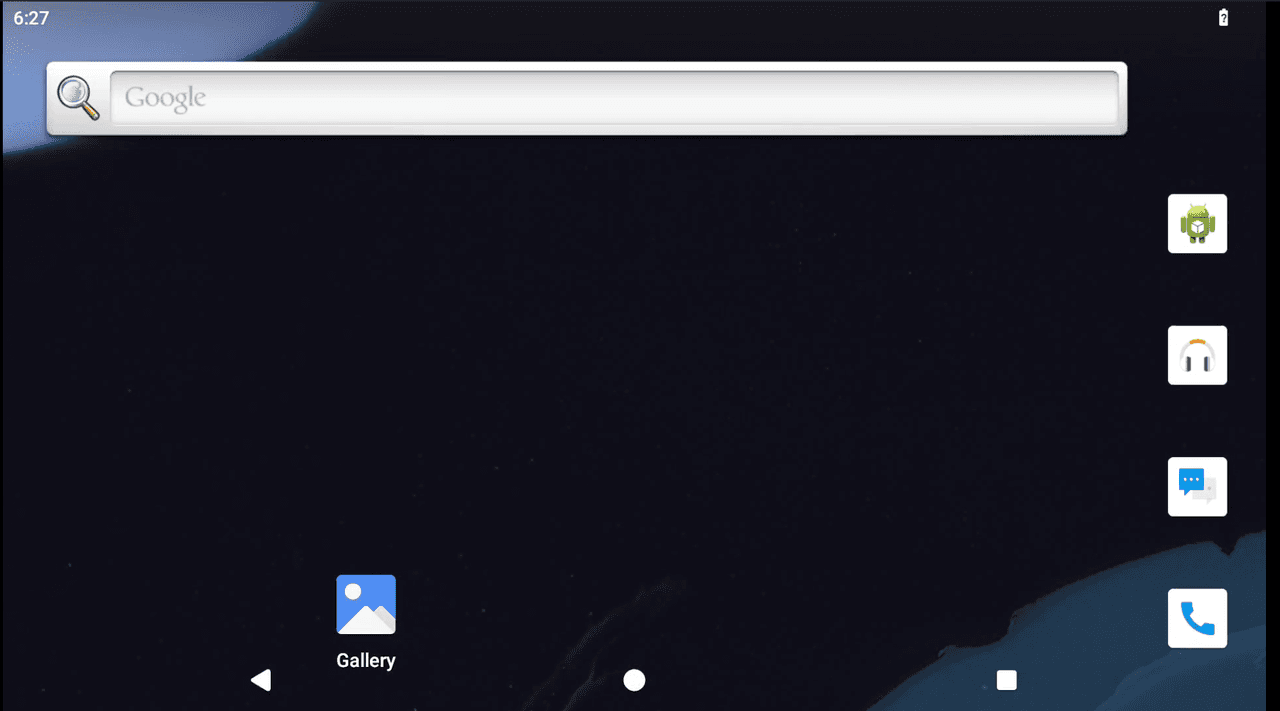

- 安卓13：基于谷歌AOSP，系统完善，有更好的使用体验，适合想做安卓应用的开发者。
1.3.3 镜像烧录

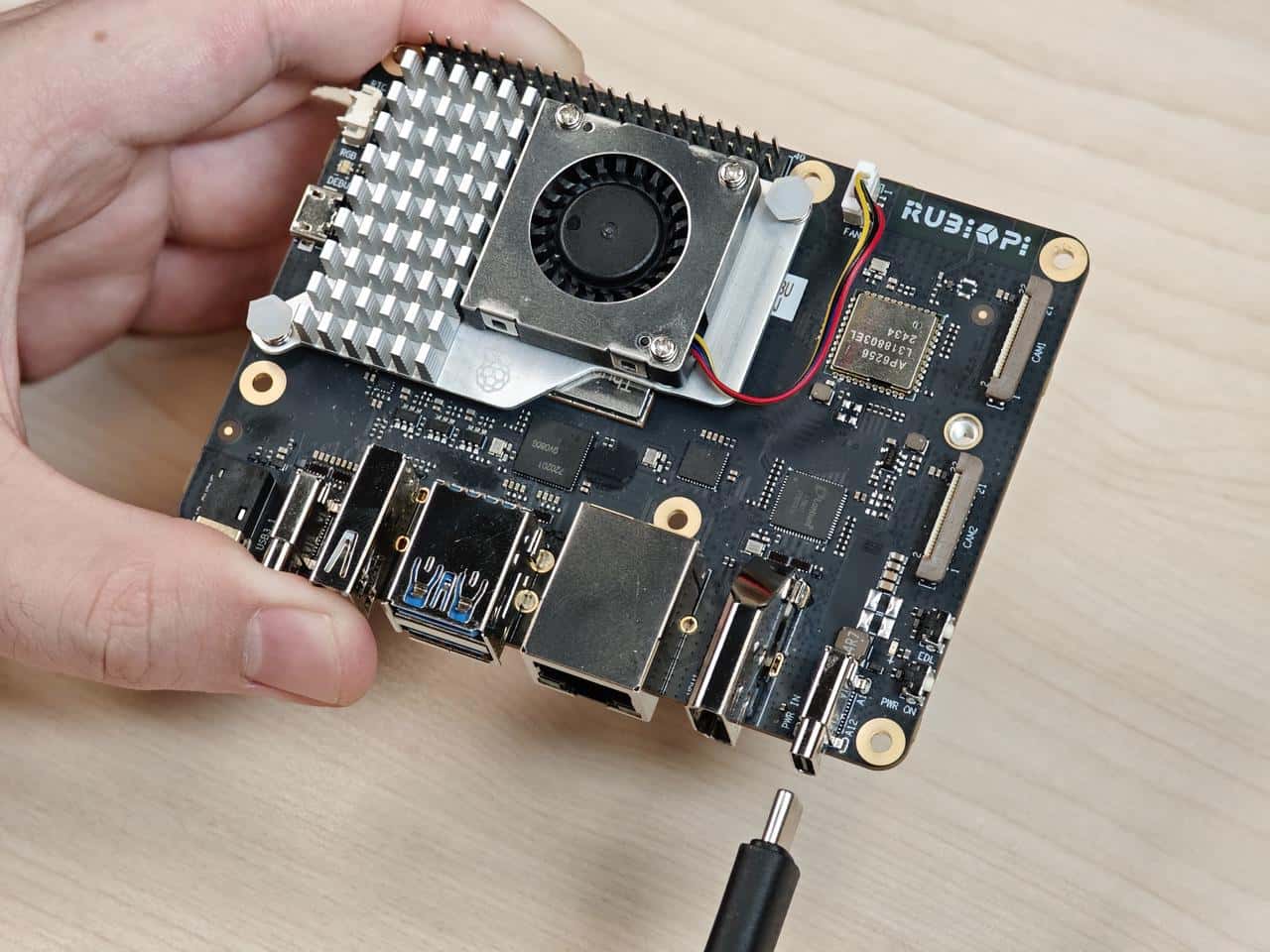

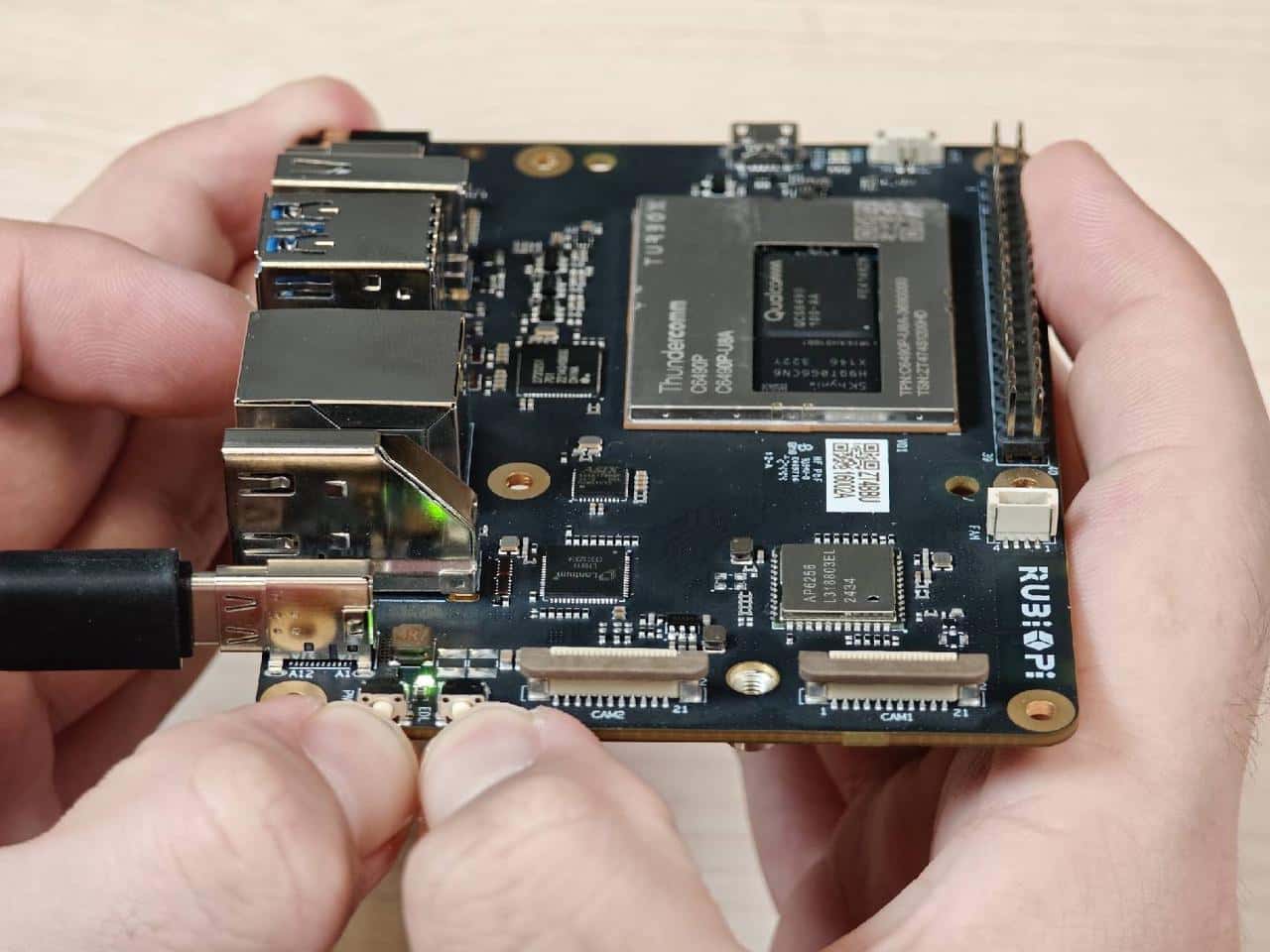

- 首先进入烧录模式（9008模式）：
- 方法1
- 方法2
- 方法3

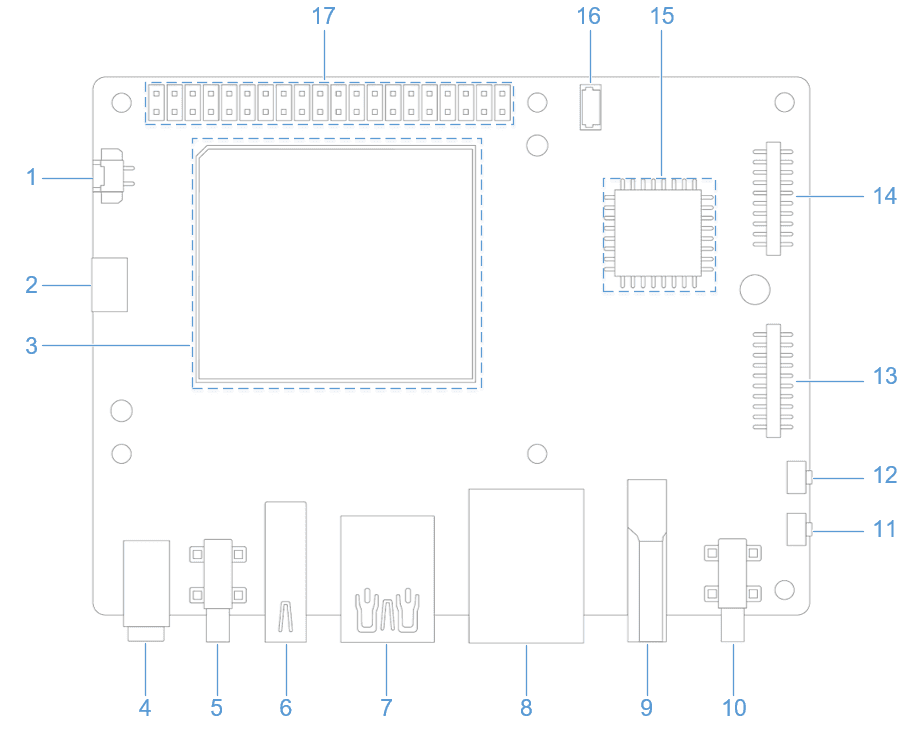

1.将供电线接入到上图 10。
2.按住上图12的 EDL 按钮。
3.Type-C 数据线插入上图 5 等待3秒，进入9008模式。
1.将供电线接入到上图 10。
2.Type-C 数据线插入上图 5。
3.在魔方派 3开机后，输入如下命令，进入9008模式。
adb shell reboot edl
1.将供电线接入到上图 10。
2.按住上图12的 EDL 按钮。
3.按住上图11的 PWR_ON 按钮，等待3秒。
4.将 Type-C 数据线插入上图 5，进入9008模式。
1.3.3.1 Windows 烧录方法

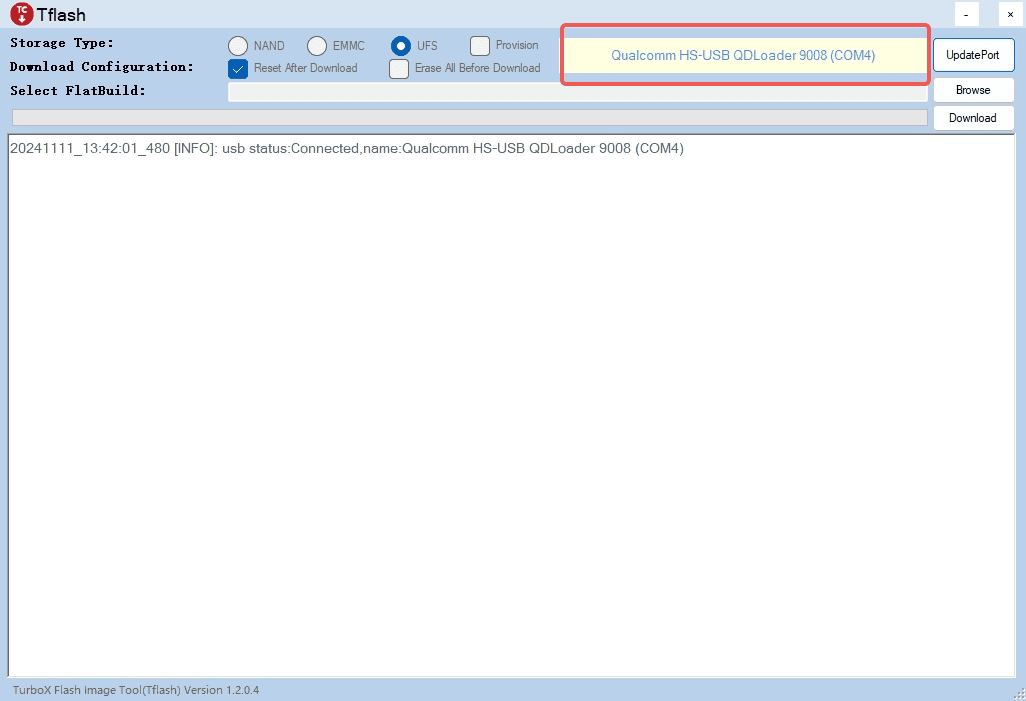

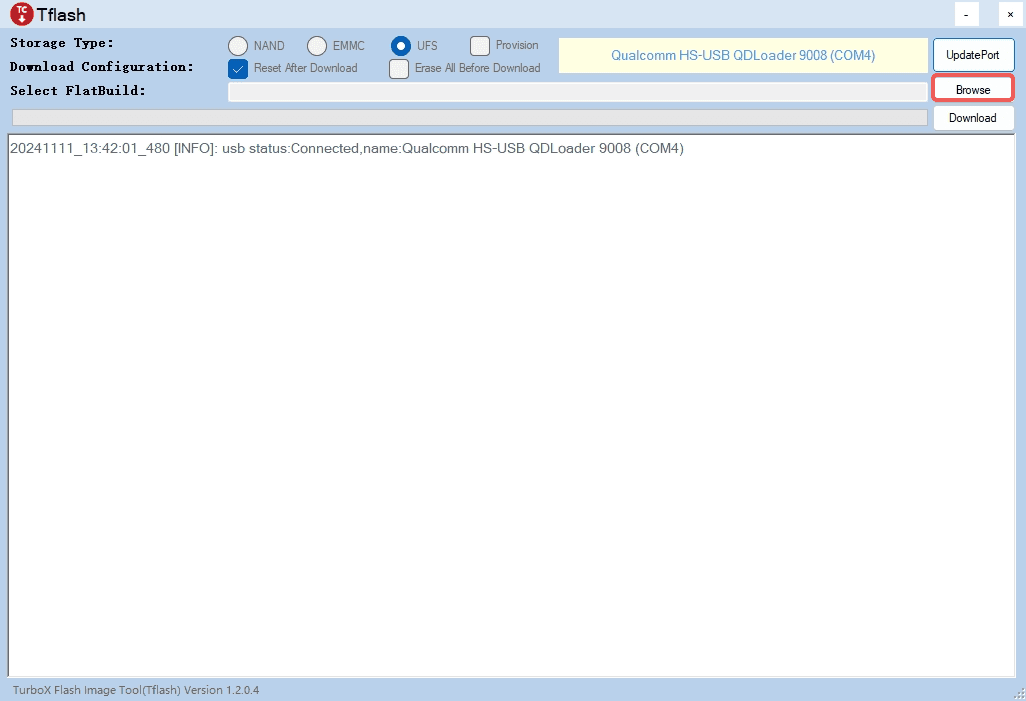

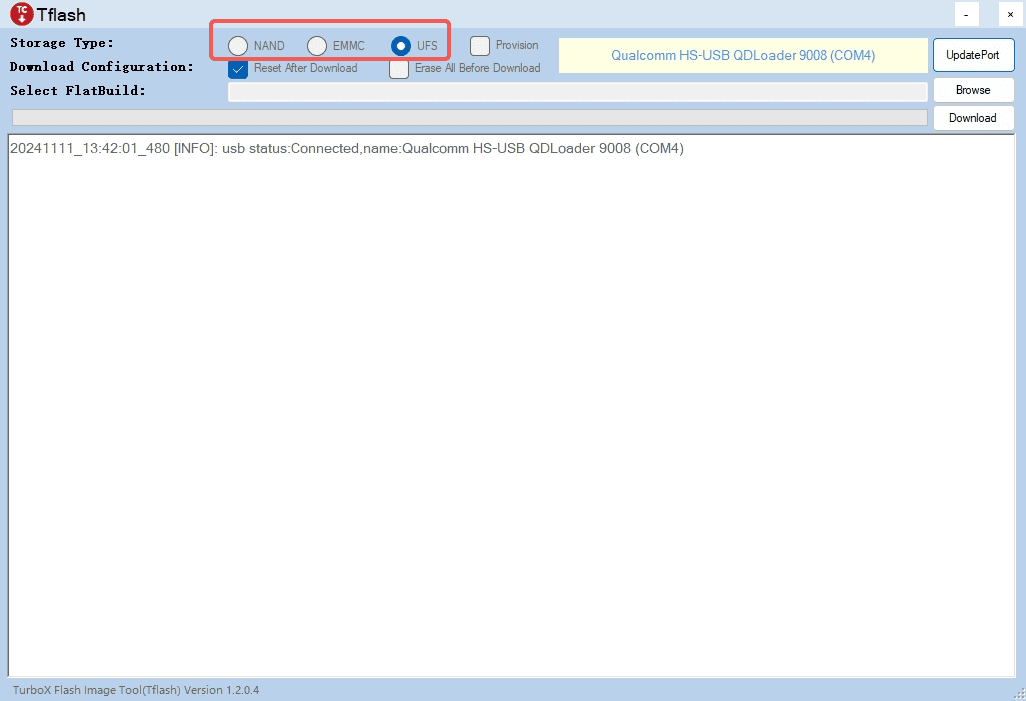

1.打开 Tflash 软件， 如下图，确定设备进入 9008 模式：
2.根据需要烧写设备的存储类型，选择正确的 Storage Type ，魔方派 3 为 UFS。

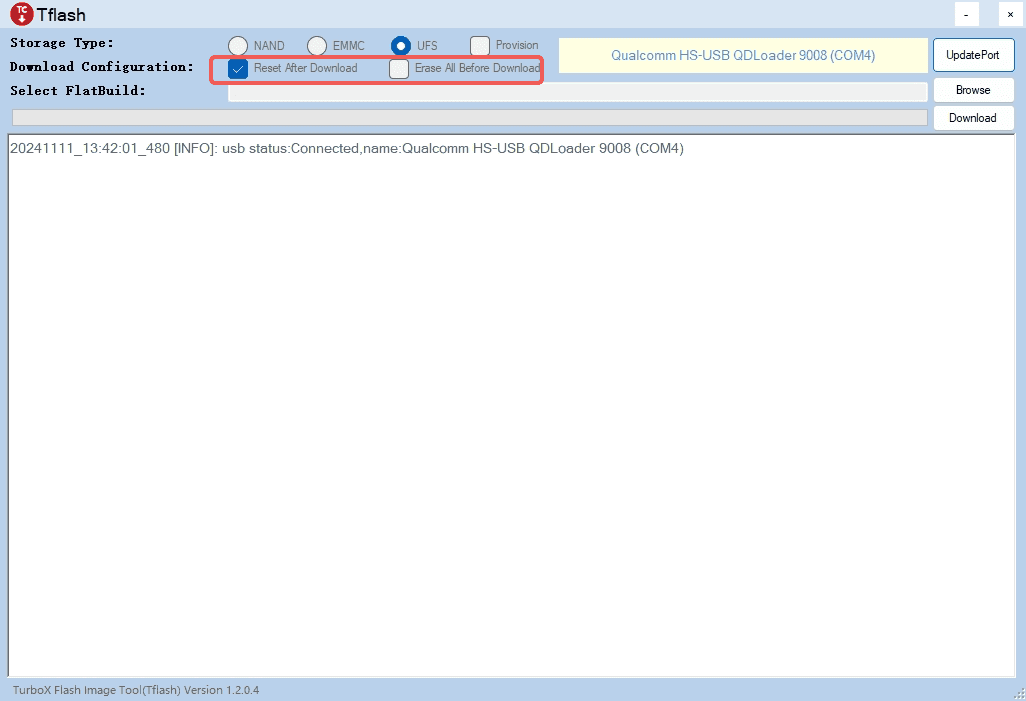

3.按需选择 Reset After Download 和 Erase All Before Download，请谨慎选择 Erase All Before Download。
- Reset After Download：勾选后，烧写完成后设备将自动重启。
- Erase All Before Download：勾选后，烧写前会对魔方派 UFS各分区中的数据进行擦除。
- Reset After Download 和 Erase All Before Download 并不是必选项，可以都不勾选。
- 如果烧写前后的UFS分区一致，勾选 Erase all Before Download 才会擦除数据。
4.烧写 FlatBuild Image：
- 第1步. 点击** Browse。**

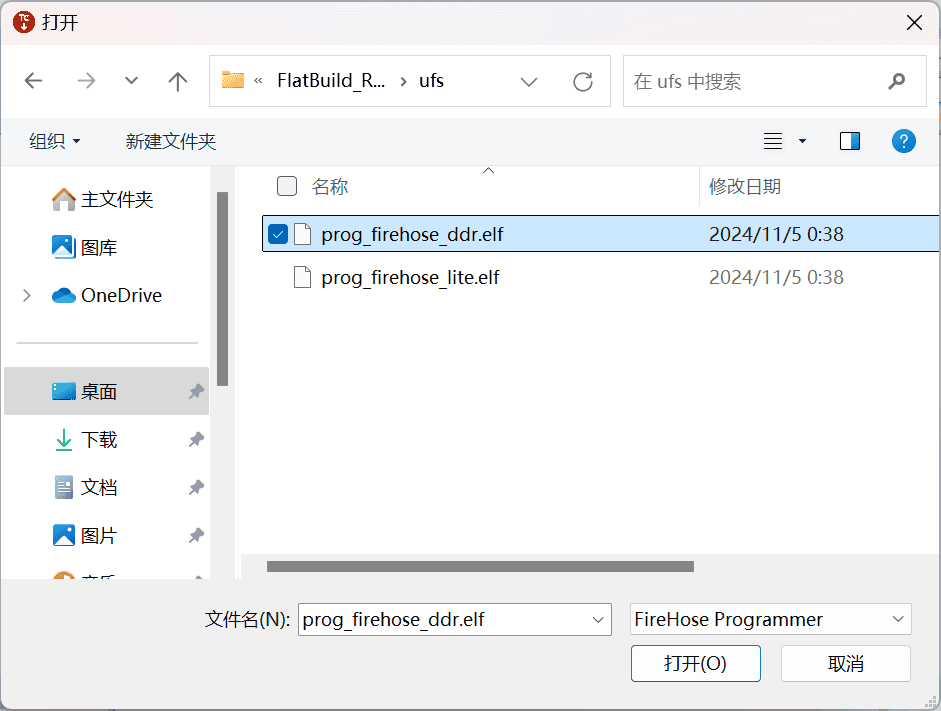

- 第2步. 进入 FlatBuild 目录，选择 Programmer File，并选择 prog_firehose_ddr.elf。
- 第3步. 选择所有名称以“rawprogram”开头的 xml 文件。

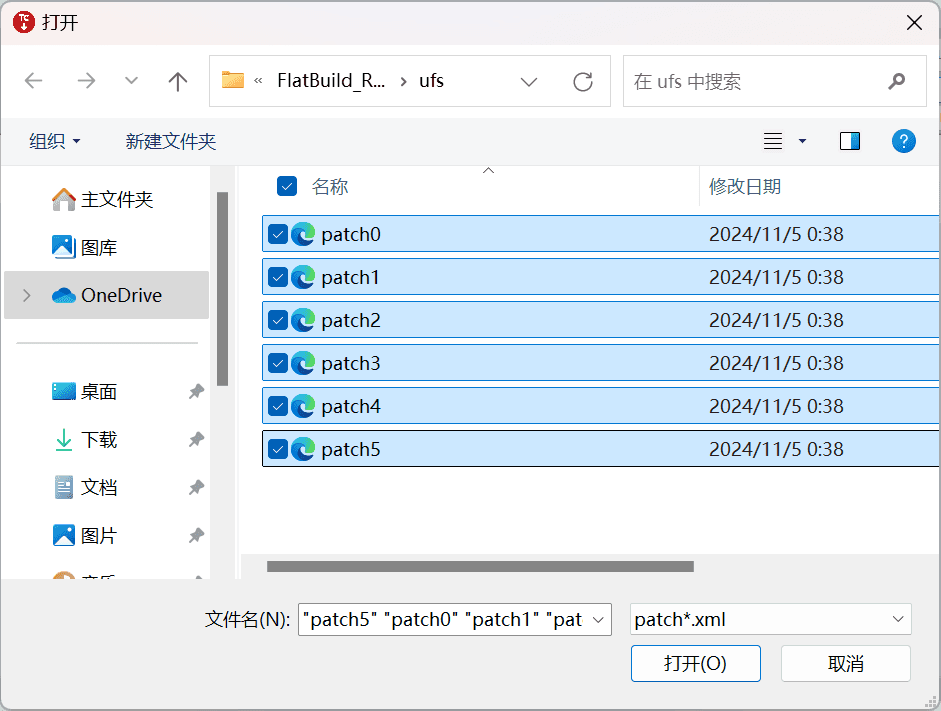

- 第4步. 选择所有名称以“patch”开头的 xml 文件。

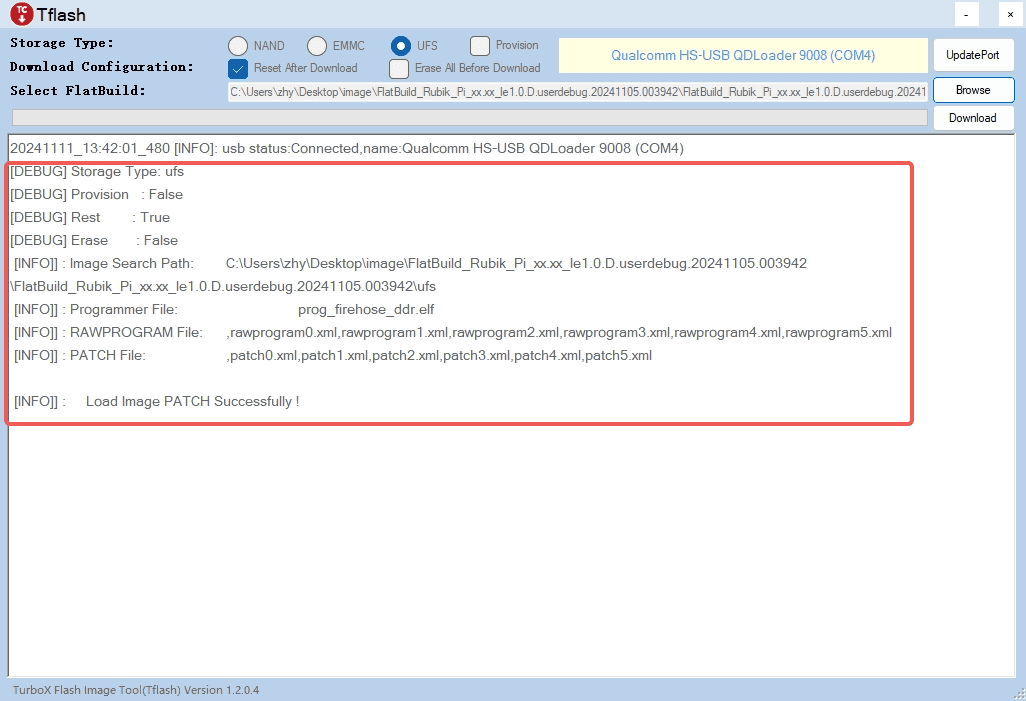

设置完成后，可从 Tflash 界面获取相关设置。

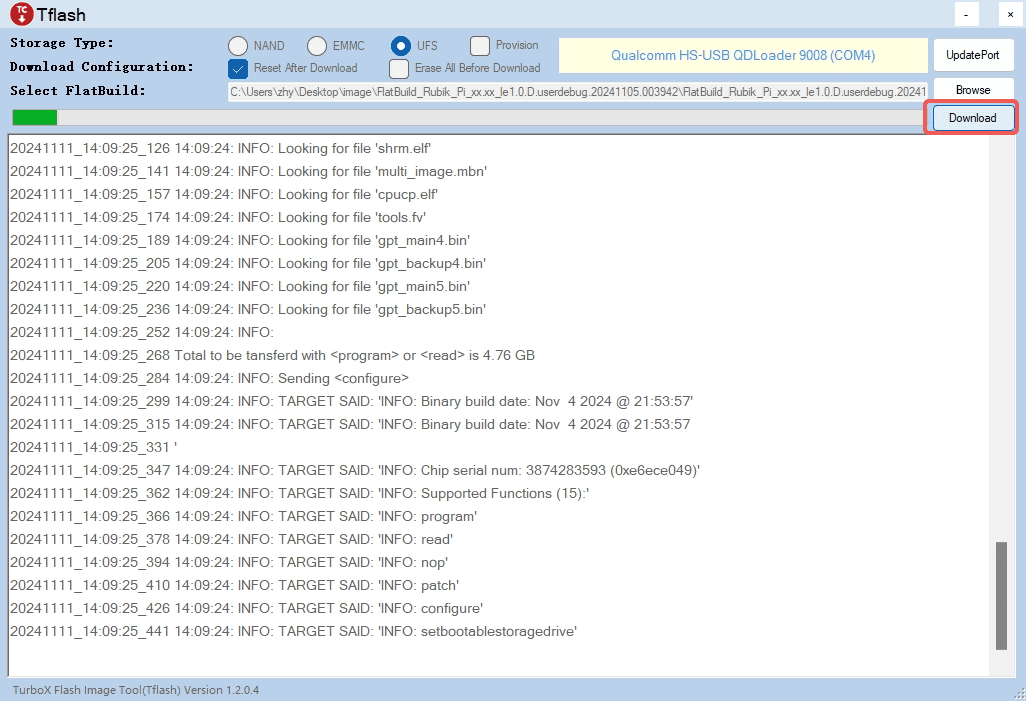

- 第5步. 点击** Download **开始刷机。
烧写时间因个人电脑而异。在烧写过程 中，可通过绿色进度条查看烧写进度。

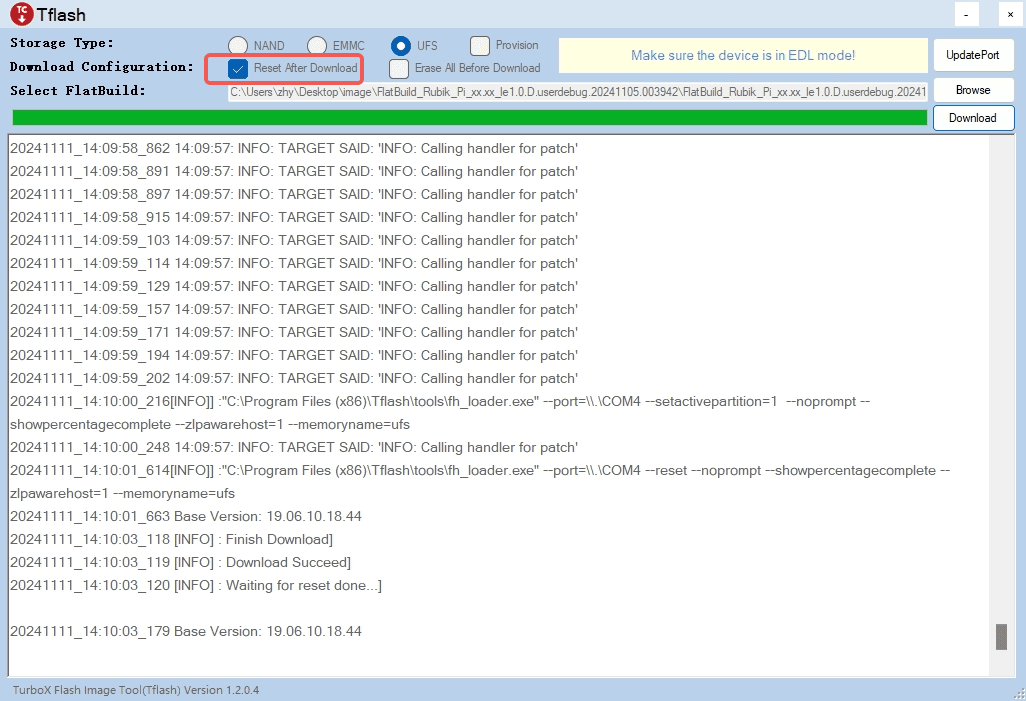

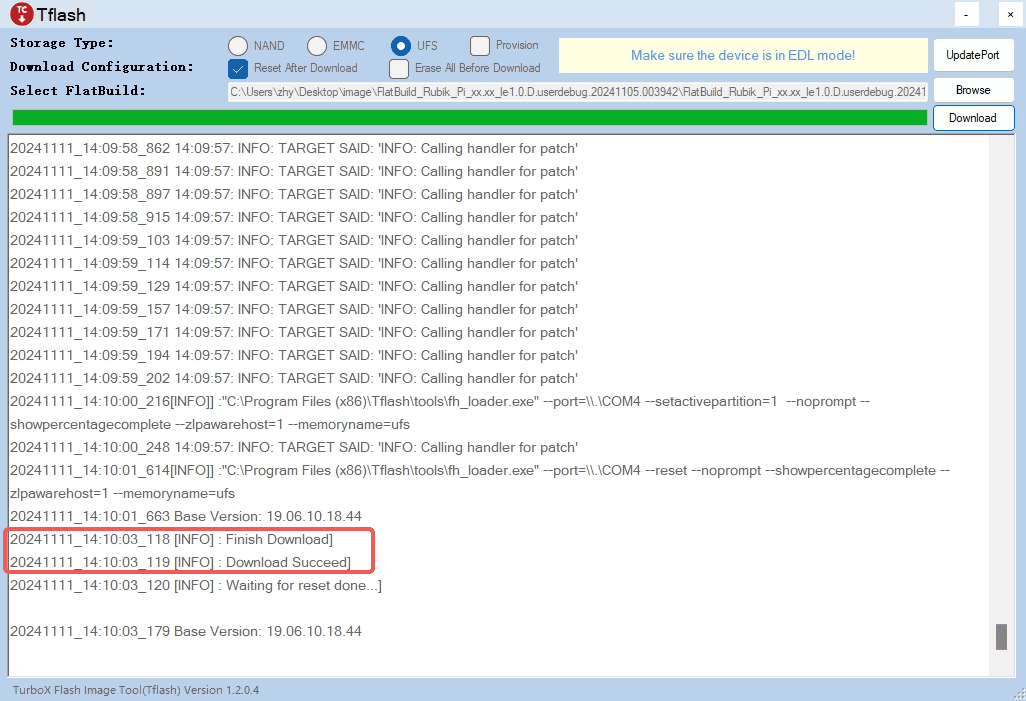

烧写成功后，界面会显示如下 log：
- 如已勾选 Reset After Download，则开发板将在烧写完成后自动重启；
- 如未勾选Reset AfterDownload，断开电源线和 USB 线，使 魔方派 3 断电，再重连电源并按下 PWR ON 按钮启动开发板。
1.3.3.2 Ubuntu 烧录方法
1.进入 FlatBuild 包目录。
2.执行 tflash -r。
更多参数，可使用 tflash -h命令查看，这里 -r表示烧录完成后重启 魔方派 3。

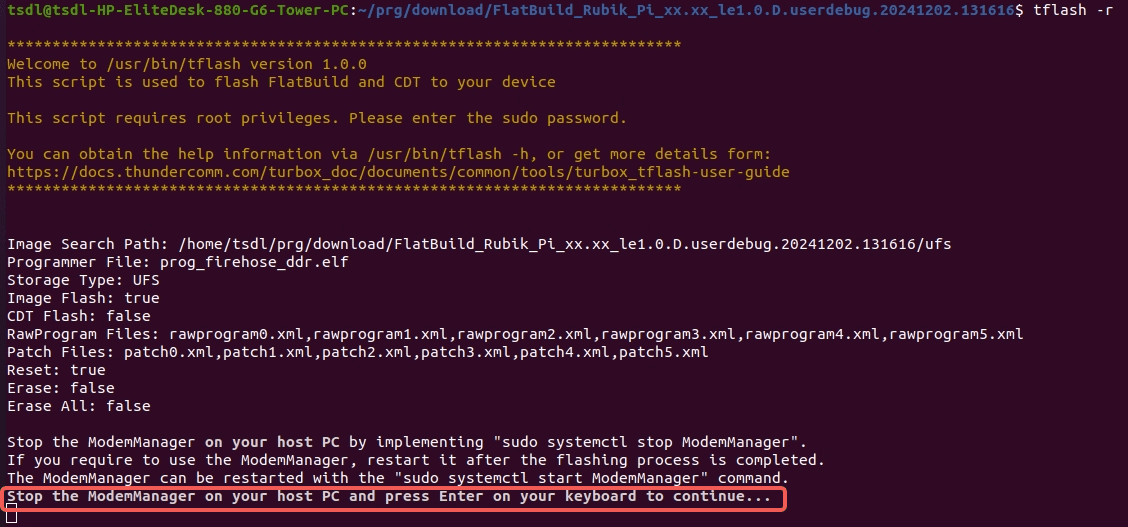

3.屏幕上出现提示“Stop the ModemManager on your host PC and press Enter on your keyboard to continue...”时，按 Enter 键进行刷机；

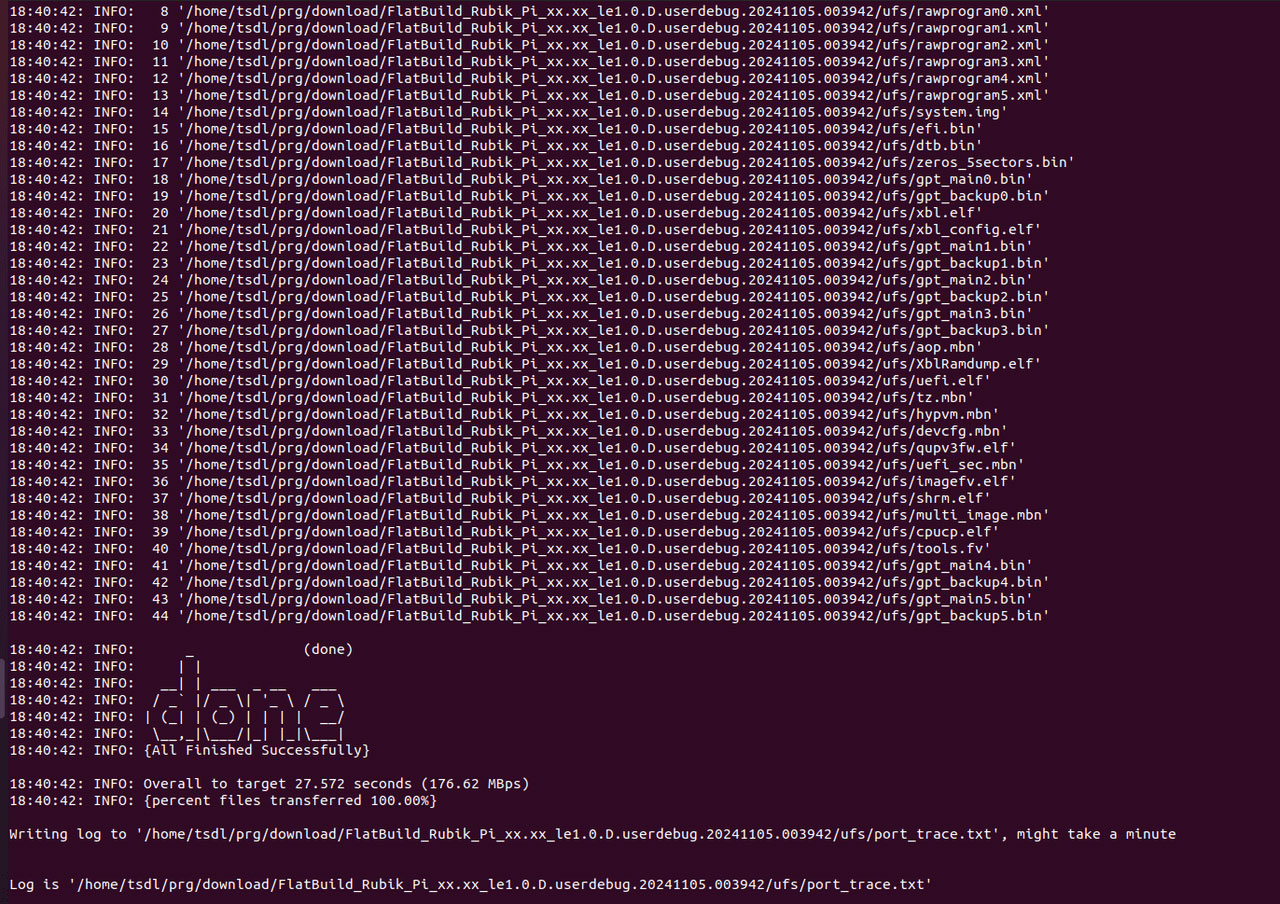

tflash 运行结束后，如显示以下界面，则说明烧写成功。
在 PC 上执行 tflash 时，需根据提示输入个人电脑的登录密码。
4.使用 -r参数烧写成功后，魔方派 3 自动重启。
1.4 开机
- 接入电源后按下电源 PWR ON 按键触发开机。
1.5 关机
- 输入命令
poweroff关机。
1.6 重启
- 输入命令
reboot重启。
- 长按12秒电源 PWR ON 按键重启。
1.7 串口登录
1.7.1 Windows
1.连接下图2中的串口线到电脑。

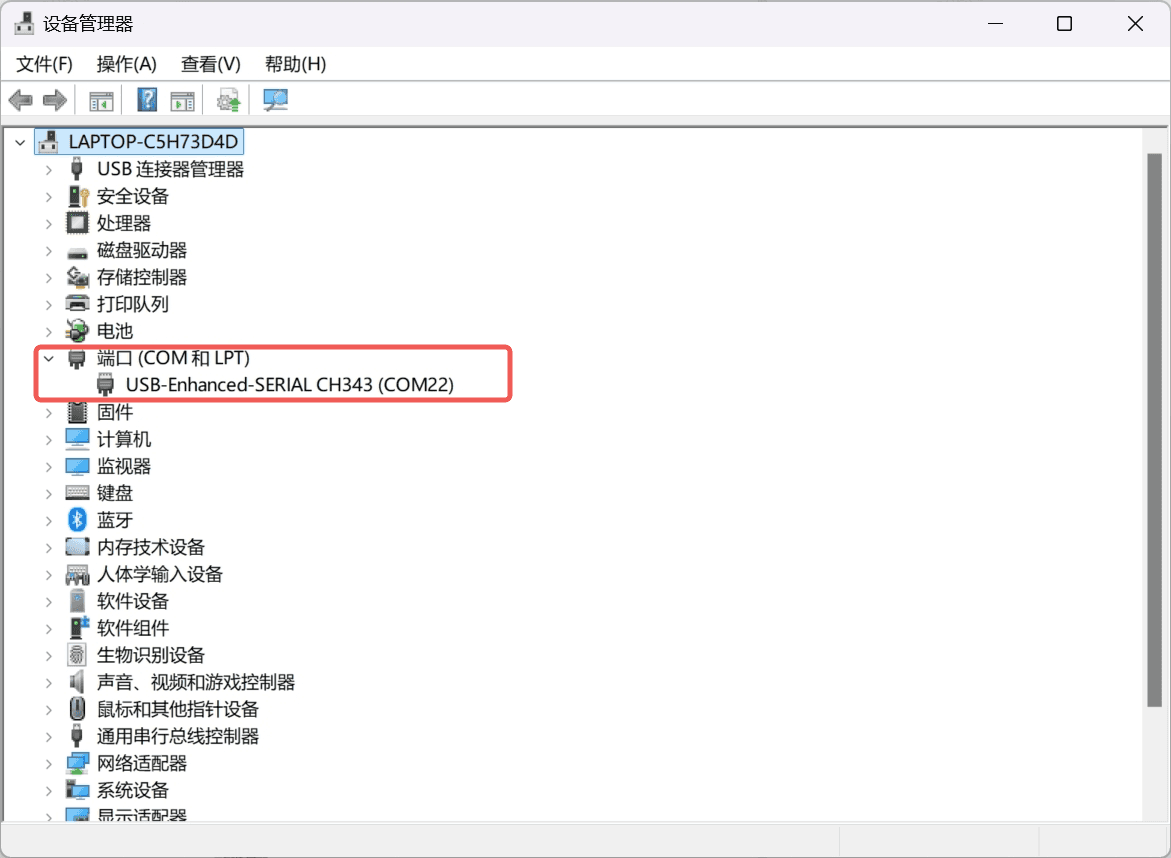

2.打开电脑设置，查看设备管理器对应的 COM 口并记录下来。

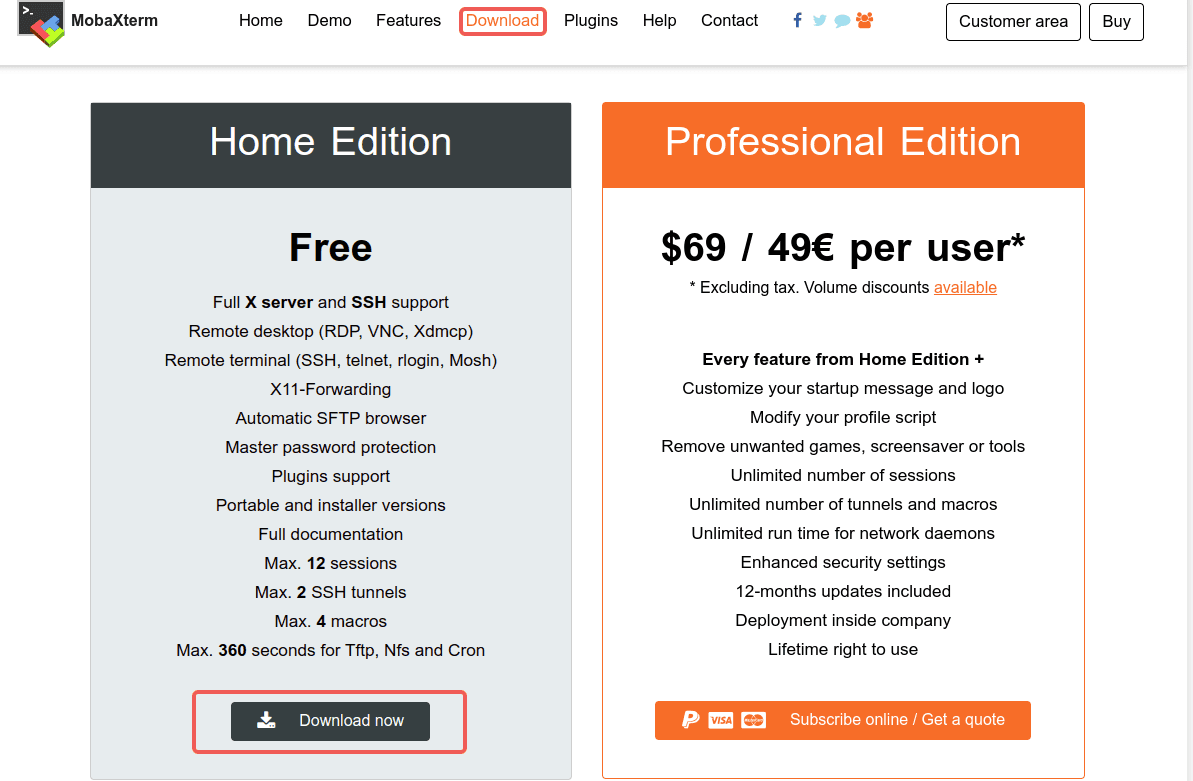

3.访问 https://mobaxterm.mobatek.net/ 下载 MobaXterm ，解压后即可使用。

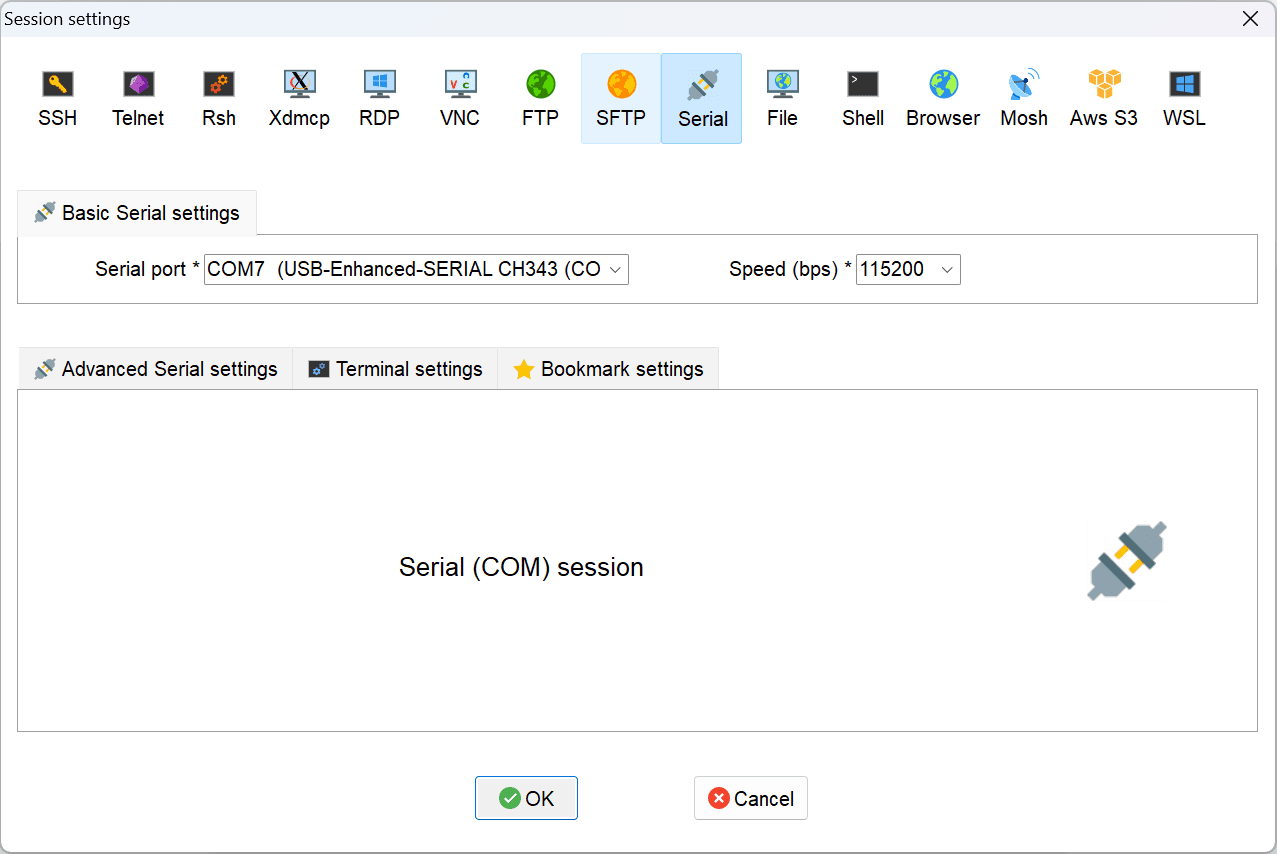

4.打开 MobaXterm ，选择 Session->Serial，设置串口的波特率为115200。
5.点击 OK，按下回车，输入登录名和默认登录密码登录：
Qualcomm Linux
登录帐号： root
登录密码： rubikpi

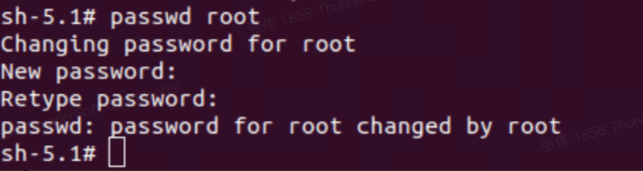

可通过 passwd 命令修改默认的密码，如：
passwd root
1.7.2 Ubuntu
1.连接下图2中的串口线到电脑。
2.执行命令安装 minicom。
sudo apt update
sudo apt install minicom
3.输入以下命令检查USB端口。
ls /dev/ttyACM
4.输入下面命令打开minicom， 按下回车，输入默认登录名和登录密码登录。
sudo minicom -D /dev/ttyACM0 -b 115200
Qualcomm Linux
登录帐号： root
登录密码： rubikpi
可通过 passwd 命令修改默认的密码，如：
passwd root
1.8 ADB 登录
1.8.1 Windows
1.8.1.1 准备
1.访问 https://developer.android.google.cn/tools/releases/platform-tools 下载 ADB和Fastboot 安装包并进行解压。

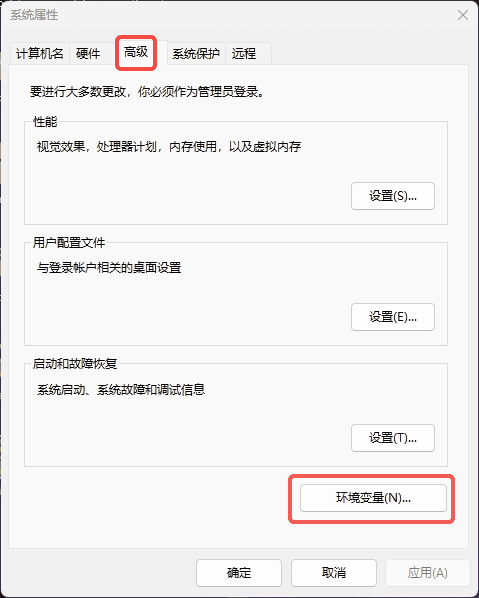

2.右键 我的电脑属性->高级系统设置->环境变量；
或右键 我的电脑属性->在搜索栏中输入高级系统设置->环境变量。

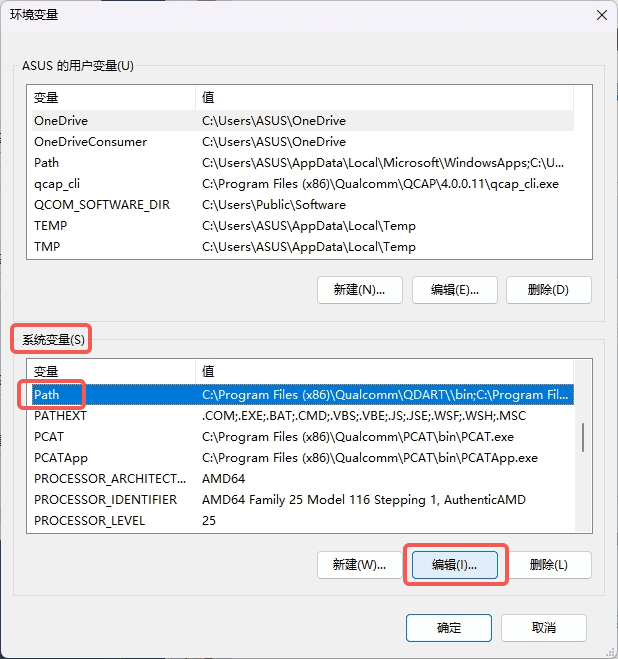

3.选择系统变量中 的Path，点击编辑。

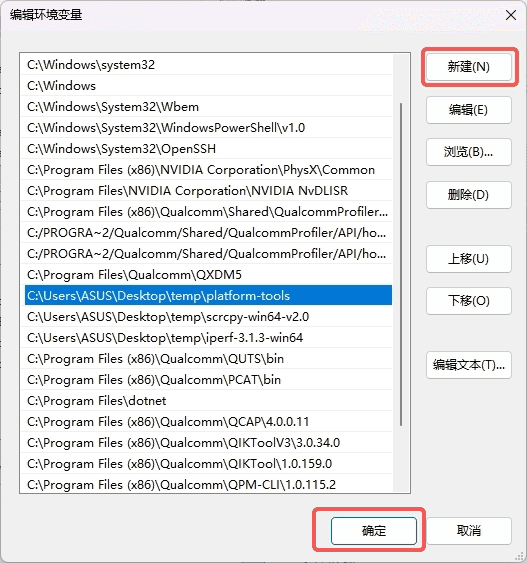

4.点击 新建，将 platform-tools 工具在步骤1解压的路径填写进去，点击 确定 保存环境变量。
1.8.1.2 ADB登录

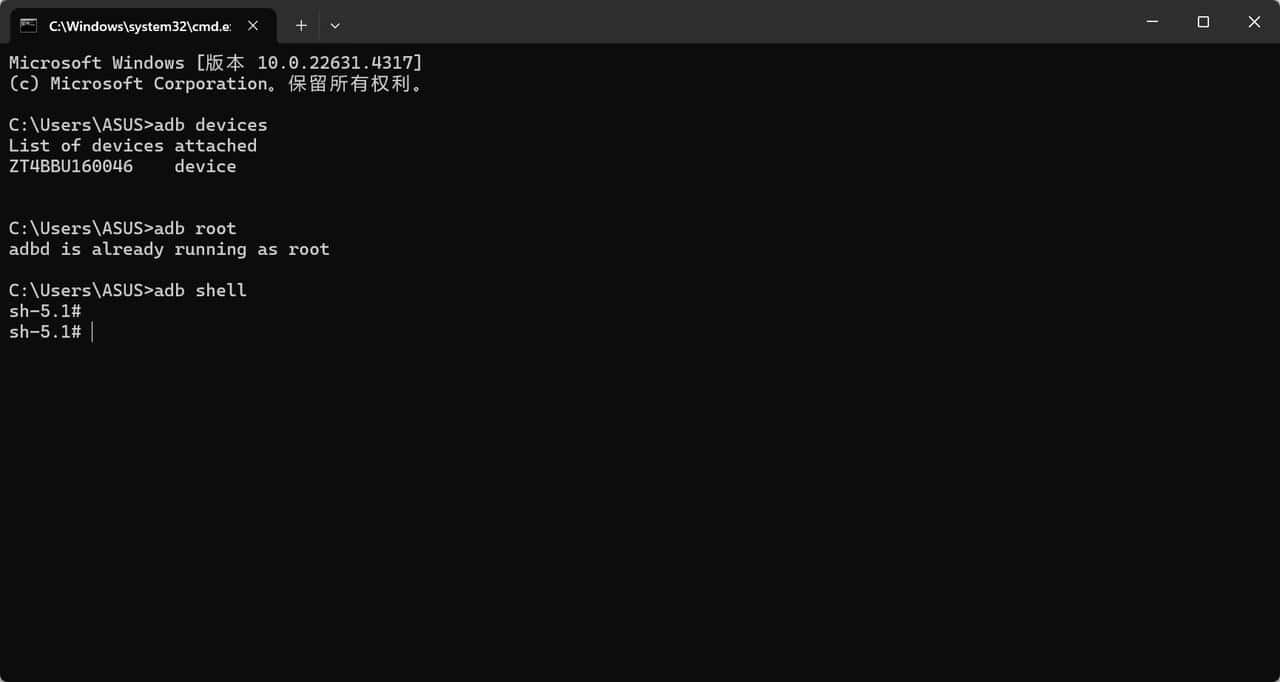

按下 Win+R 输入CMD 打开 Windows 终端，在终端输入如下登录到 魔方派 3：
adb devices # 查看是否有设备连接
adb root # 以root用户登录
adb shell # 打开adb终端
1.8.2 Ubuntu
1.8.2.1 准备
1.输入如下命令安装 ADB 和 Fastboot 工具：
sudo apt install git android-tools-adb android-tools-fastboot wget
2.更新 udev rules 文件
a.使用如下命令打开并修改 51-qcom-usb.rules 文件。
sudo vi /etc/udev/rules.d/51-qcom-usb.rules
b.将如下内容，添加到文件中；若如下内容已经存在，可忽略这一步骤。
SUBSYSTEMS=="usb", ATTRS{idVendor}=="05c6", ATTRS{idProduct}=="9008", MODE="0666", GROUP="plugdev"
c.使用下面命令，重启 udev。
sudo systemctl restart udev
如果 魔方派 3 已经通过 USB 连接到个人电脑，请插拔 USB 线，重新连接，以使更新的规则生效。
1.8.2.2 ADB登录
在终端输入如下命令登录到 魔方派 3：
adb devices # 查看是否有设备连接
adb root # 设置为root用户
adb shell # 打开adb终端
1.9 SSH 登录
1.9.1 Windows
- 获取IP地址
1.登录路由器后台或使用其他 IP 扫描软件获取 魔方派 的IP地址。
IP地址会随网络环境变化而改变，魔方派 设备名称为 rubikpi

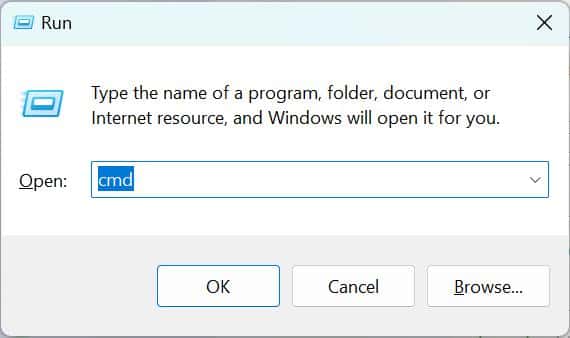

2.按下 win+r 按键，在弹出的窗口中输入 cmd，点击 确定。

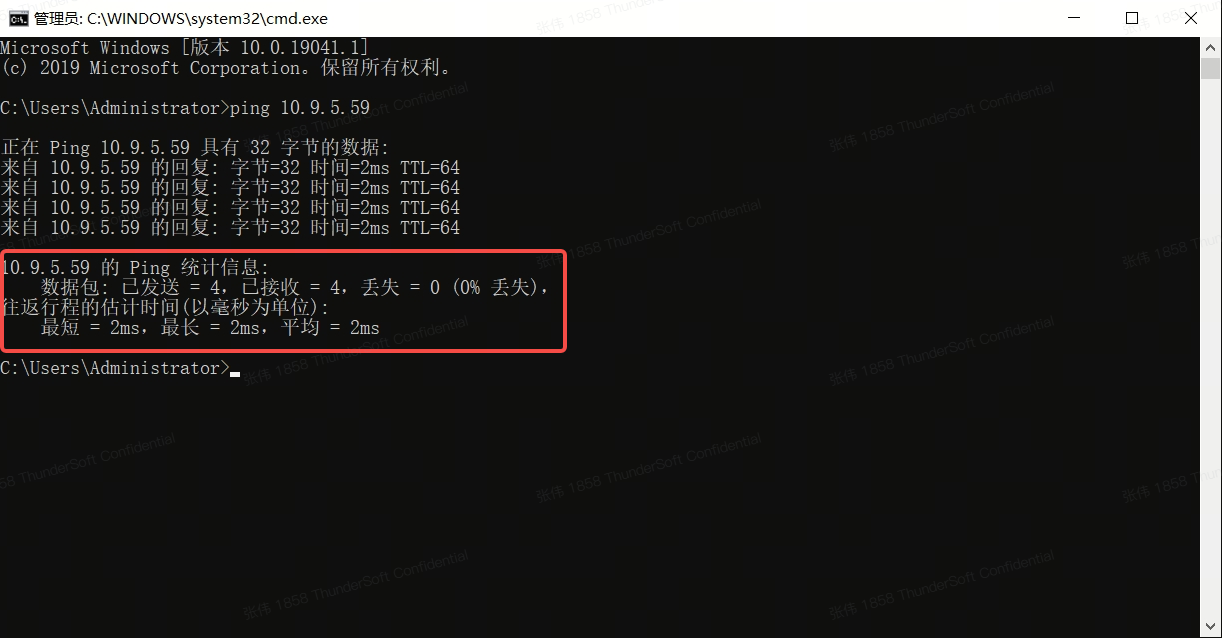

3.在终端中输入 ping <IP> 命令，若 魔方派 的 IP 为 10.9.5.59 如下所示，查看执行结果。
ping 10.9.5.59
- 进行SSH登录
1.打开MobaXterm软件。

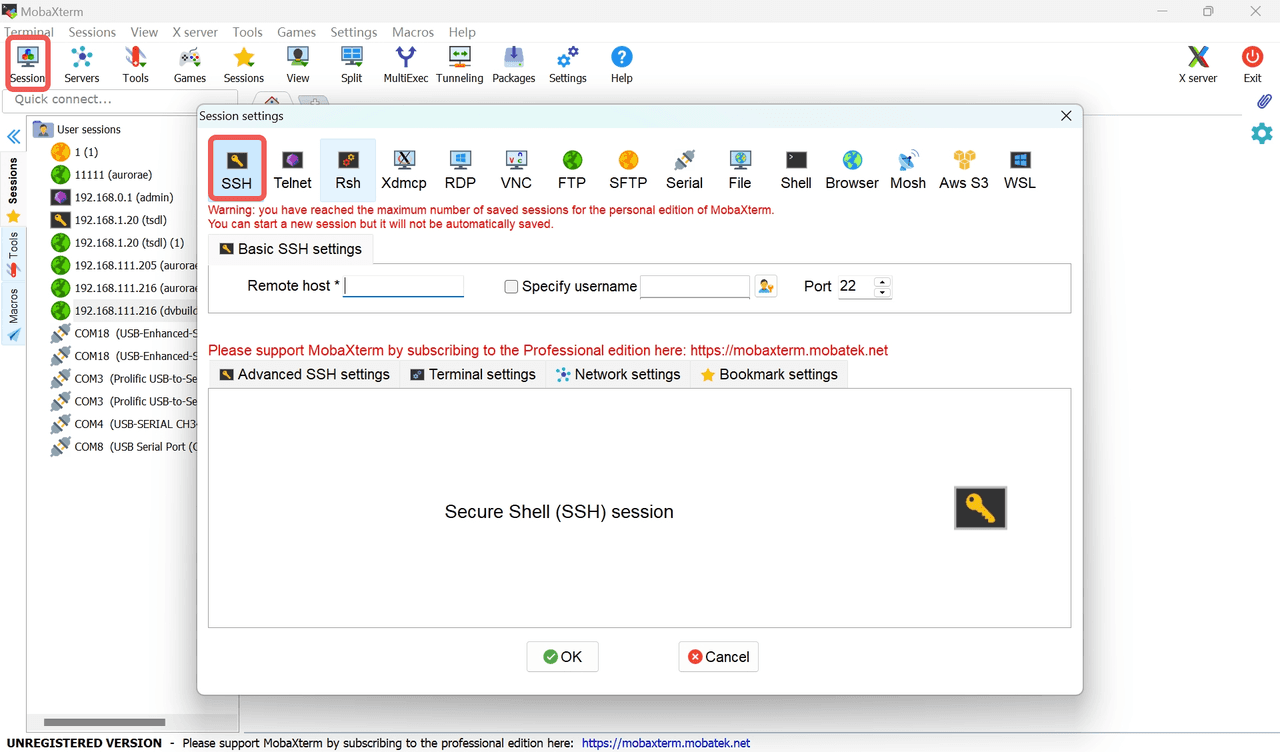

2.点击 Session ，在弹出的界面中选择 SSH。

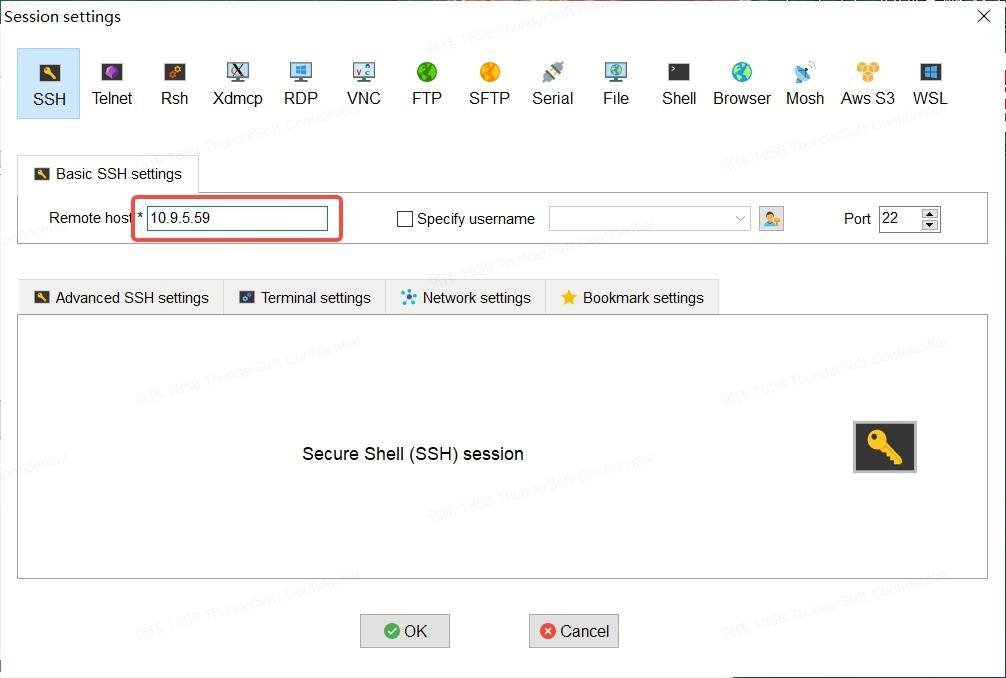

3.输入要登录 魔方派 3 的 IP，点击 OK。
4.输入要登录的用户名回车后，再输入密码，再次回车登录 魔方派 3。
5.成功登录。
1.9.2 Ubuntu
- 确定连接状态
1.登录路由器后台或使用其他 IP 扫描软件获取 魔方派 的 IP 地址。
IP地址会随网络环境变化而改变，魔方派 设备名称为 rubikpi

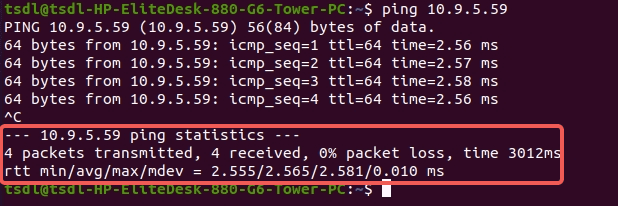

2.在Ubuntu终端中输入 ping <IP> 命令，若 魔方派 的 IP 为 10.9.5.59 如下所示如下命令，查看执行结果。
ping 10.9.5.59
- 进行 SSH 登录
1.在Ubuntu终端中输入ssh <user>@<IP>命令后回车，如下所示，其中root表示要登录的用户，10.9.5.59 表示 魔方派 3 的IP。
ssh root@10.9.5.59
2.输入密码后回车，成功登录。
1.10 文件传输
1.10.1 ADB
-
在PC终端中使用下面命令，上传文件 test.txt 到 /opt目录。
adb push test.txt /opt -
在PC终端中使用下面命令，下载文件 test.txt 到PC当前目录。
adb pull /opt/test.txt ./
1.10.2 SCP
SCP 传输需要 魔方派 3 正常联网，若 魔方派 3 的 IP 为 10.9.5.59， 在终端可输入下面命令：

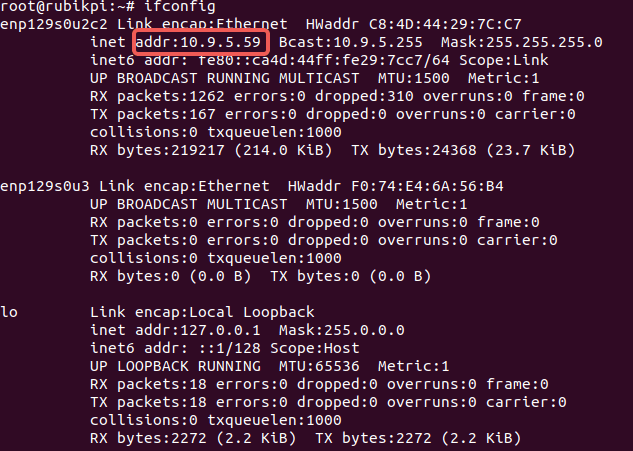

魔方派 3 的 IP 可通过在 魔方派 3 中输入 ifconfig命令获取。
- 在PC终端中使用下面命令，上传文件 test.txt 到 /opt目录。
scp test.txt root@10.9.5.59:/opt
- 在PC终端中使用下面命令，下载文件到PC当前目录。
scp root@10.9.5.59:/opt/test.txt ./
1.11 Ubuntu 开发环境搭建
1.11.1 软件安装
1.在 Ubuntu 终端中使用下面命令，安装软件。
sudo apt update
sudo apt install repo gawk wget git diffstat unzip texinfo gcc build-essential chrpath socat cpio python3 python3-pip python3-pexpect xz-utils debianutils iputils-ping python3-git python3-jinja2 libegl1-mesa libsdl1.2-dev pylint xterm python3-subunit mesa-common-dev zstd liblz4-tool locales tar python-is-python3 file libxml-opml-simplegen-perl vim whiptail bc
sudo apt-get install lib32stdc++6 libncurses5 checkinstall libreadline-dev libncursesw5-dev libssl-dev libsqlite3-dev tk-dev libgdbm-dev libc6-dev libbz2-dev libffi-dev curl git-lfs
2.在 Ubuntu 终端中使用下面命令，安装 Python 3.10.2，在 Linux kernel 的打包过程中用到了 python 3.10 命令，如果已经有 Python 3.10.2 或更高版本，请跳过这个步骤。
python --version
# Download it in a directory of your choice
wget https://www.python.org/ftp/python/3.10.2/Python-3.10.2.tgz
tar -xvf Python-3.10.2.tgz
cd Python-3.10.2
./configure --enable-optimizations
make
sudo make install
3.在 Ubuntu 终端中使用下面命令，安装 pefile。
sudo pip3.10 install pefile
1.11.2 安装交叉编译工具
1.在 Ubuntu 终端中使用下面命令，下载 魔方派 3 的交叉编译工具链：
git clone https://github.com/rubikpi-ai/toolchains.git
git lfs pull
2.在Ubuntu终端中使用下面命令，安装交叉编译工具链：
cd toolchains
./qcom-wayland-x86_64-meta-toolchain-armv8-2a-qcm6490-toolchain-1.0.sh
3.按照提示安装交叉编译环境，如下输入安装目录的绝对路径回车后，输入 Y 行安装。
4.安装完成后到安装目录执行如下命令，设置交叉编译环境。
source environment-setup-armv8-2a-qcom-linux

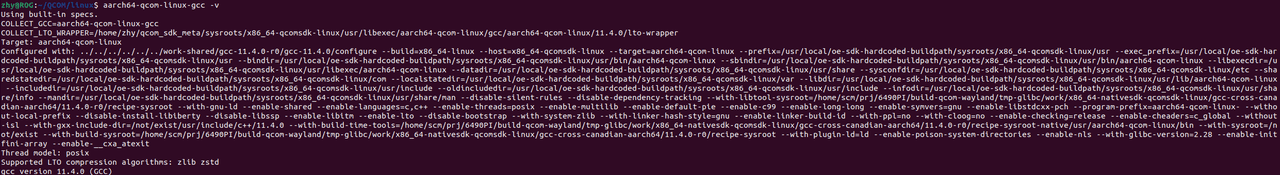

5.在 Ubuntu 终端中使用下面命令，查看 gcc 工具链版本，若输出如下内容说明交叉编译环境设置成功。
aarch64-qcom-linux-gcc -v
1.11.3 交叉编译工具使用方法
在1.11.2小节中，通过 source environment-setup-armv8-2a-qcom-linux 命令设置好交叉编译环境后，可以通过下面的方法，交叉编译 魔方派 3 的可执行程序。
1.11.3.1 使用 Makefile 构建
交叉编译需要设置头文件路径（sysroot），可使用 --sysroot=dir 参数指定。
aarch64-qcom-linux-gcc --sysroot=/home/zhy/rubikpi/sdk/sysroots/armv8-2a-qcom-linux
在上面命令中，是将交叉编译工具链安装在了 PC 机 /home/zhy/rubikpi/sdk 目录下，请按实际安装目录进行修改。
1.11.3.2 使用CMake构建项目
如下为 aarch64.cmake 的简单示例：
set(CMAKE_SYSTEM_NAME Linux)
set(CMAKE_SYSTEM_PROCESSOR arm64) #设置目标处理器架构
#设置sysroot
set(TOOLCHAIN_DIR /home/zhy/rubikpi/sdk/sysroots/armv8-2a-qcom-linux)
set(CMAKE_SYSROOT ${TOOLCHAIN_DIR}/sysroots/armv8-2a-qcom-linux)
#设置交叉编译器
SET(CMAKE_C_COMPILER ${TOOLCHAIN_DIR}/sysroots/x86_64-qcomsdk-linux/usr/bin/aarch64-qcom-linux/aarch64-qcom-linux-gcc)
SET(CMAKE_CXX_COMPILER ${TOOLCHAIN_DIR}/sysroots/x86_64-qcomsdk-linux/usr/bin/aarch64-qcom-linux/aarch64-qcom-linux-g++)
set(CMAKE_FIND_ROOT_PATH_MODE_PROGRAM NEVER)
set(CMAKE_FIND_ROOT_PATH_MODE_LIBRARY ONLY)
set(CMAKE_FIND_ROOT_PATH_MODE_INCLUDE ONLY)
在使用Cmake构建项目时，需要按项目情况创建 CMakeLists.txt，并执行如下命令，生成 Makefile 文件。
cmake -DCMAKE_TOOLCHAIN_FILE=aarch64.cmake
1.12 Linux kernel
推荐在 Ubuntu 18 及以上系统下进行 Linux kernel 相关的开发。
1.12.1 代码下载
git clone https://github.com/rubikpi-ai/linux.git
1.12.2 代码编译
1.设置交叉编译环境，具体请参考 1.11.2 安装交叉编译工具小节。
source <your toolchains directory>/environment-setup-armv8-2a-qcom-linux
交叉编译环境只对当前终端有效。

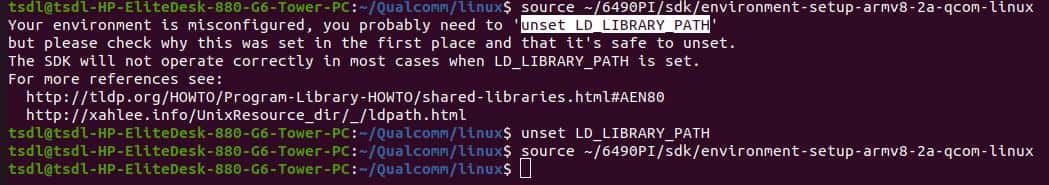

若出现如下错误，可按提示输入 unset LD_LIBRARY_PATH 命令后，再次执行上面命令。
2.进入内核目录，整编内核。
./rubikpi_build.sh -a
-
第一次编译的时间会比较长，时间因个人电脑配置而异，普遍在20分钟之内，当编译成功后，后面对代码修改只会编译修改的部分；
-
使用
make clean命令可以清理内核目录，清理后所有的编译生成物和部分配置内容都会被删除掉。
3.进入内核目录，打包内核、设备树镜像。
./rubikpi_build.sh -dp -ip # 打包镜像

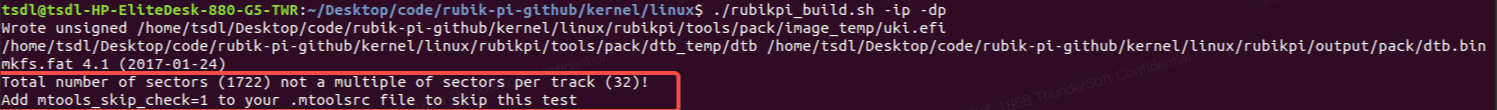

如果打包镜像时报错：
执行下面命令编辑 .mtoolsrc 文件，并在其中添加 mtools_skip_check=1，然后再重新打包镜像。
vim ~/.mtoolsrc
- 进入内核目录，烧录内核、设备树镜像。
./rubikpi_flash.sh -d -i -r # 烧录
烧录前，魔方派 3 需要进入 fastboot 模式，有下面两种进入方法：
a.在 魔方派 3 终端输入：reboot bootloader，进入 fastboot 模式后，魔方派 3 上的蓝灯会亮起来。
b.按住电源按钮开机，直到 魔方派 3 上的蓝灯亮起。
关于 ./rubikpi_build.sh 和 ./rubikpi_flash.sh 脚本的使用方法，可使用 -h 参数进行查看。
- 单独编译ko驱动模块
1.创建Makefile文件如下，修改 KDIR 为实际 kernel 源码在个人电脑上的目录。
obj-m += hello.o
KDIR:=/home/rubikpi/kernel-6.6
PWD?=$(shell pwd)
all:
make -C $(KDIR) M=$(PWD) modules
echo $(PWD)
clean:
rm -f *.ko *.o *.mod *.mod.o *.mod.c *.symvers *.order
2.创建hello.c文件如下：
#include <linux/module.h>
#include <linux/init.h>
static int hello_init(void)
{
printk("hello 魔方派!\n");
return 0;
}
static void hello_exit(void)
{
printk("bye 魔方派!\n");
}
module_init(hello_init);
module_exit(hello_exit);
MODULE_LICENSE("GPL");
MODULE_VERSION("V1.0");
MODULE_AUTHOR("魔方派");
3.执行命令编译ko模块：
export ARCH=arm64
export CROSS_COMPILE=aarch64-qcom-linux-
make
4.将 hello.ko 传到 魔方派 3 中，可以使用 ADB、SCP 等方式。

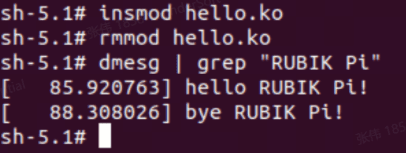

5.在 魔方派 3 中执行命令进行验证：
insmod hello.ko
rmmod hello.ko
dmesg | grep "魔方派"
1.12.3 内核配置
使用 menuconfig 对 linux 内核进行配置，执行如下命令：
cd kernel-6.6/
make ARCH=arm64 menuconfig
配置完成并执行如下命令将配置保存。
make ARCH=arm64 savedefconfig
cp defconfig ./arch/arm64/configs/rubik_pi3_defconfig
1.12.4 目录分析

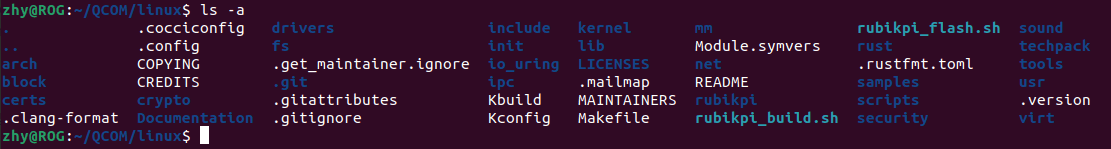

在 1.12.1 代码下载小节，执行完 git clone命令后，魔方派 3 linux 代码仓库的目录如下：
其中重要的文件夹或文件的含义如下：
| 名字 | 描述 | 名字 | 描述 |
|---|---|---|---|
| arch | 架构相关的目录 | security | 安全架构相关的目录 |
| block | 块设备相关的目录 | sound | 音频系统相关的目录 |
| certs | 认证和签名相关的目录 | tools | 内核交互工具的目录 |
| crypto | 加密相关的目录 | usr | 与 initramfs 相关的目录，用于生成initramfs |
| documentation | 文档相关的目录 | virt | 提供虚拟机技术（KVM）的目录 |
| drivers | 驱动相关的目录 | rust | Rust相关的目录 |
| firmware | 固件相关的目录 | rubikpi | 魔方派 3 相关的目录，存放编译工具等 |
| fs | 文件系统相关的目录 | techpack | 高通平台相关的驱动 |
| include | 头文件相关目录 | .config | 内核编译最终使用的配置文件 |
| init | 内核初始化相关的目录 | Makefile | 编译内核的主要文件 |
| ipc | 进程间通信相关的目录 | Kbuild | 配置内核设定的脚本 |
| kernel | 内核最核心部分代码的目录 | Kconfig | 图形化配置界面的配置文件 |
| lib | 内核核心库代码的目录 | MAINTAINERS | 维护者名单 |
| mm | 内存管理相关代码的目录 | CREDITS | Linux贡献者 |
| net | 网络协议相关的代码目录 | COPYING | 版权声明 |
| samples | 内核编程范例相关的目录 | rubikpi_build.sh | 魔方派 3 提供的编译、打包脚本 |
| scripts | 内核编译、配置相关脚本的目录 | rubikpi_flash.sh | 魔方派 3 提供的烧录脚本 |
1.12.4.1 设备树
魔方派 3 的顶层设备树是 rubikpi3-c6490.dts，可以在 arch/arm64/boot/dts/qcom 目录下找到，对于设备树的所有修改，推荐在此文件上进行。
除此之外，在开发过程中，同级目录的 sc7280.dtsi 也可能会高频查看， sc7280.dtsi 中拥有 GPIO、SPI、I2C、UART、CPU、GPU 等开发过程中较为常用的节点。
