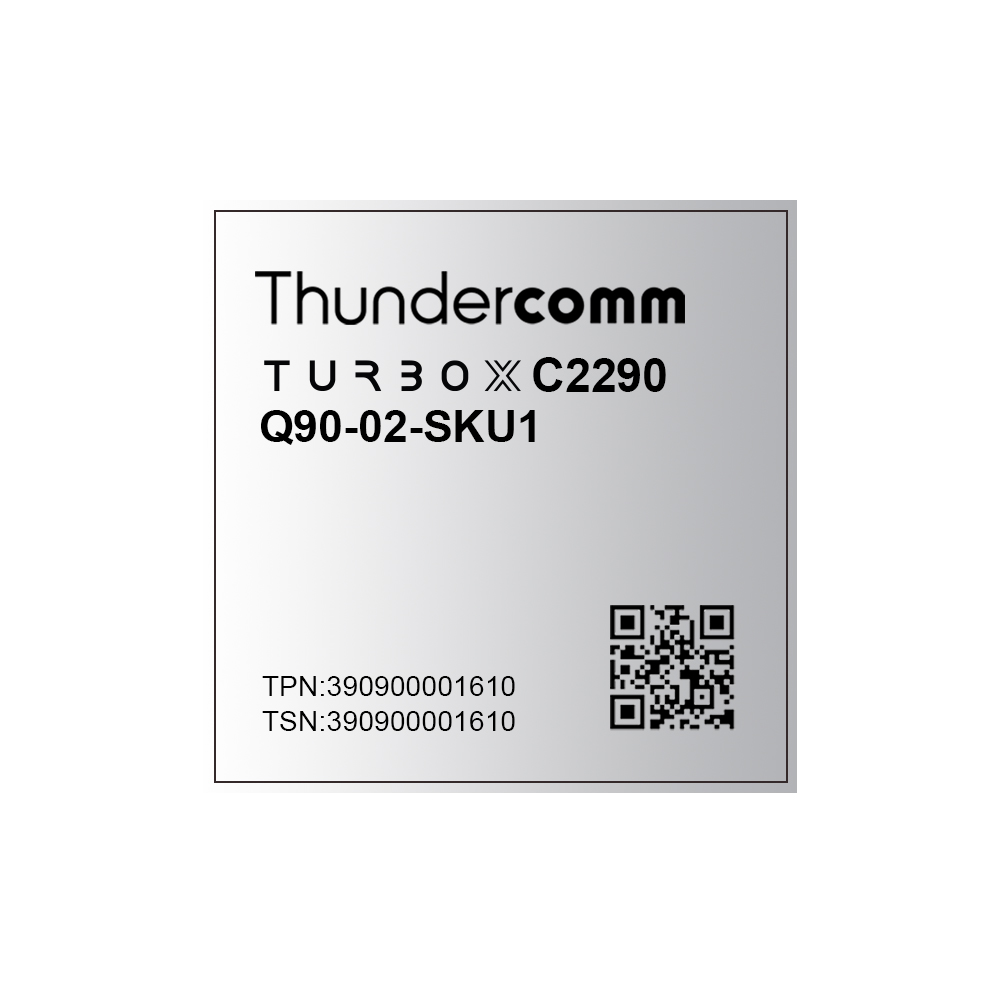

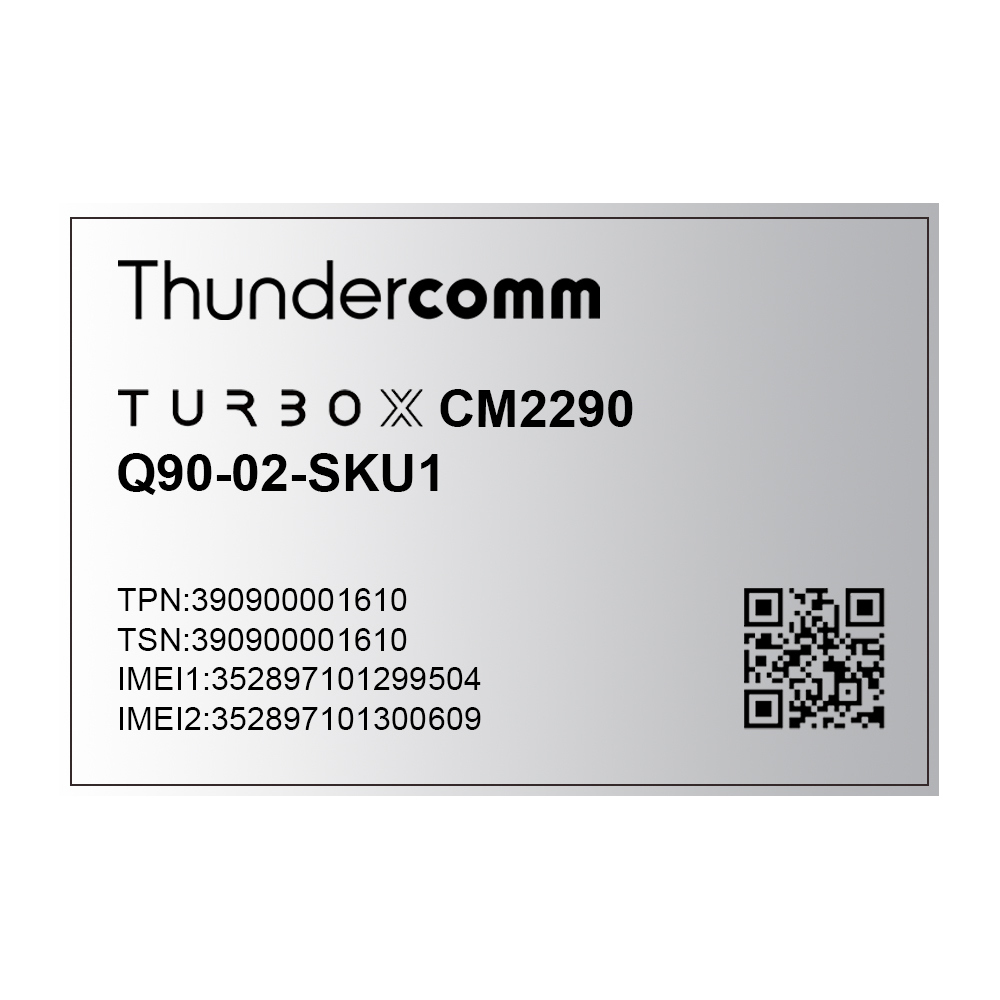

CM2290/C2290 SOM

TurboX CM2290/C2290システムオンモジュール(SOM)は、Qualcomm QCM2290/QCS2290プラットフォームに基づいて設計されています。CM2290/C2290は、一日中のバッテリー駆動、高速LTE接続、強化されたカメラ、高度なグラフィックスなどをサポートするように設計されており、エントリーティアデバイスに高価値の機能をもたらします。本モジュールのフォームファクターには、34mm*35mm(C2290)または51mm*35mm(CM2290)ののLGAパッケージを採用しており、翻訳機、ハンドヘルドPOS、ホームゲートウェイ、家庭用掃除ロボット、ダッシュカメラ、PDAやタブレットなどのデバイスに搭載可能です。高出力のマルチメディア機能を必要とする産業用および民生用アプリケーションに理想的なプラットフォームであり、費用対効果の高いセルラーデバイスを迅速に市場に投入するのに役立ちます。

製品概要

CM2290/C2290 SOM の応用

ドライブレコーダー

ボディカメラ

POS

デジタルサイネージ

自動販売機

CM2290/C2290 SOM の特徴

ディスクリートメモリー:メモリコンフィギュレーションの変更が容易でコスト削減に貢献

グローバルマルチバンド:DL 1x20MHz no CA、64 QAM、150 Mbps、2×2 MIMOをサポート

ビデオ:1080p 30fpsエンコード/1080p、30fpsデコード

CM2290/C2290 SOM

ディスプレイ対応:HD+、720 × 1680、60Hz、10ビットエンドツーエンド、最大4つのハードウェアレイヤーコンポジションに対応

低消費電力センサーコア:低消費電力と低コストで新しい常時接続型のユースケースをサポート

デュアルイメージシグナルプロセッサー(ISP):Spectra 340L デュアルイメージシグナルプロセッサーを搭載、25MP、13+13MP 

仕様

CM2290-EA CM2290-NA C2290
Region/Operator EMEA, Asia North America Global
Platform Qualcomm QCM2290 Qualcomm QCM2290 Qualcomm QCM2290
Quad-core Arm Cortex-A53 ,64-bit , 2.0GHz Quad-core Arm Cortex-A53 ,64-bit , 2.0GHz Quad-core Arm Cortex-A53 ,64-bit , 2.0GHz
Adreno™ 702 GPU Adreno™ 702 GPU Adreno™ 702 GPU
Hexagon™ QDSP6 v66 Hexagon™ QDSP6 v66 Hexagon™ QDSP6 v66
Memory LPDDR4x 1GB + eMMC 8GB (Linux only)
LPDDR4x 2GB + eMMC 16GB (default)
LPDDR4x 3GB + eMMC 16GB
LPDDR4x 1GB + eMMC 8GB (Linux only)
LPDDR4x 2GB + eMMC 16GB (default)
LPDDR4x 3GB + eMMC 16GB
LPDDR4x 2GB + eMMC 16GB (default)
LPDDR4x 3GB + eMMC 16GB
OS Android 11(R), 13(T), Linux Android 11(R), 13(T), Linux* Android 11(R), 13(T)

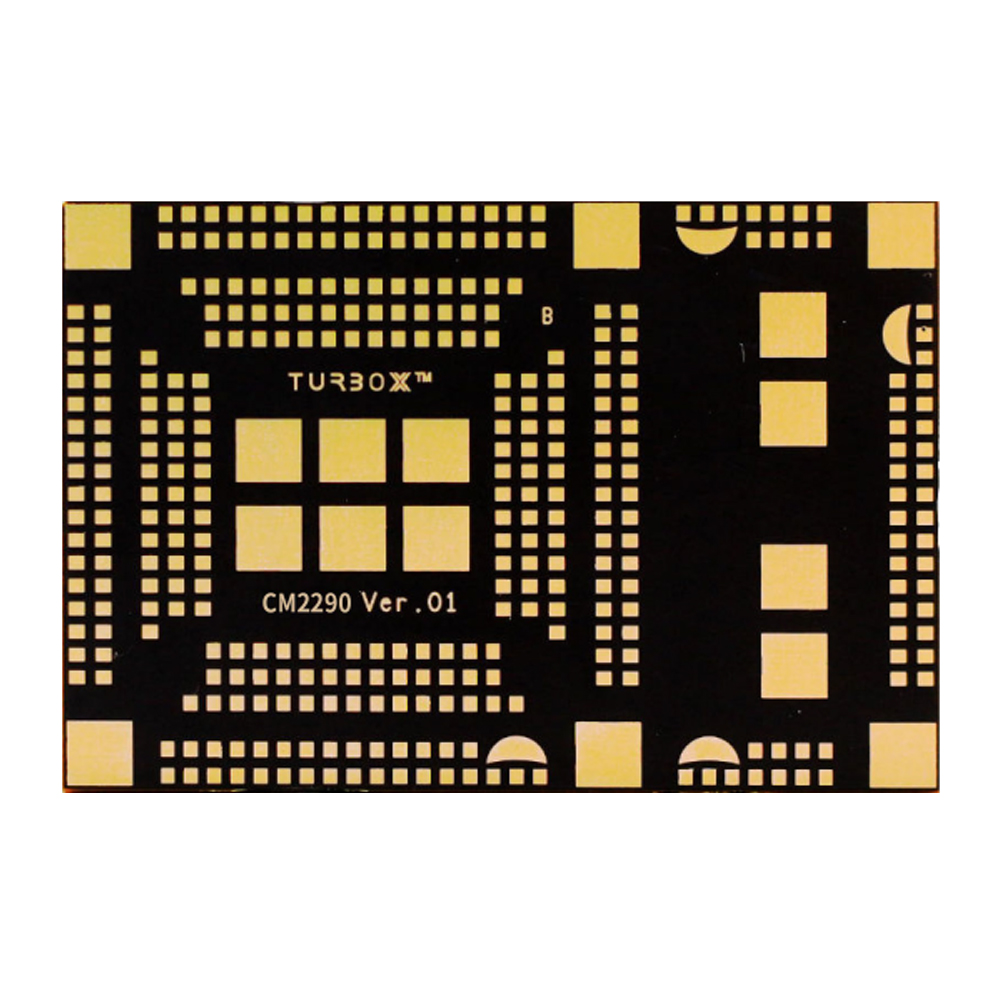

Size & Form Factor 51mm x 35mm x 2.9mm / LGA 51mm x 35mm x 2.9mm / LGA 34mm x 35mm x 2.9mm / LGA
Temperature Operation Temperature: –25℃ ~ +75℃ Operation Temperature: –25℃ ~ +75℃ Operation Temperature: –25℃ ~ +75℃
LTE Cat 4 FDD: B1 / B2 / B3 / B5 / B7 / B8 / B20 / B28(A+B) FDD: B2 / B4 / B5 / B7 / B12 / B13 / B14 / B17 / B25 / B26 / B66 / B71
TDD: B34 / B38 / B39 / B40 / B41 TDD: B41
WCDMA B1 / B2 / B5 / B8
GSM 850/900/1800/1900 MHz
WLAN 802.11a/b/g/n/ac 802.11a/b/g/n/ac 802.11a/b/g/n/ac
Bluetooth BT 5.0 BT 5.0 BT 5.0
GNSS GPS, Glonass, BeiDou, Galileo, QZSS, and SBAS GPS, Galileo, and SBAS GPS, Glonass, BeiDou, Galileo, QZSS, and SBAS (Reserve GNSS_IQ to extend support Qualcomm WGR7640)
Display Interfaces 1x MIPI-DSI 4-lane, Supports HD+(720 × 1680)@60fps 1x MIPI-DSI 4-lane, Supports HD+(720 × 1680)@60fps 1x MIPI-DSI 4-lane, Supports HD+(720 × 1680)@60fps
Camera Interface 2x MIPI-CSI, 4 + 4 or 4 +2+1, D-PHY 1.2 at 2.5 Gbps per lane; 2x MIPI-CSI, 4 + 4 or 4 +2+1, D-PHY 1.2 at 2.5 Gbps per lane; 2x MIPI-CSI, 4 + 4 or 4 +2+1, D-PHY 1.2 at 2.5 Gbps per lane;
2x ISP (13 MP + 13 MP or 21MP) at 30 fps ZSL 2x ISP (13 MP + 13 MP or 21MP) at 30 fps ZSL 2x ISP (13 MP + 13 MP or 21MP) at 30 fps ZSL
Video Encode: 1080p@30fps (H.265/H.264); Encode: 1080p@30fps (H.265/H.264); Encode: 1080p@30fps (H.265/H.264);
Decode: 1080p@30fps (H.265/H.264/VP9); Decode: 1080p@30fps (H.265/H.264/VP9); Decode: 1080p@30fps (H.265/H.264/VP9);
Other Interface 1 x USB 2.0 or USB3.1; 9 x QUP; 1 x SD Card; 2 x UIM; 1x MI2S, 4 x DMIC, 3x AMIC, GPIOs 1 x USB 2.0 or USB3.1; 9 x QUP; 1 x SD Card; 2 x UIM; 1x MI2S, 4 x DMIC, 3x AMIC, GPIOs 1 x USB 2.0 or USB3.1; 9 x QUP; 1 x SD Card; 1x MI2S, 4 x DMIC, 3x AMIC, GPIOs
Regulatory CE/GCF*/JATE*/TELEC*/KC* FCC/IC/PTCRB FCC*/CE*/IC*/JATE*/TELEC*/KC*
Other Regulatory RoHS/REACH/WEEE/HF RoHS/REACH/WEEE/HF/TSCA RoHS/REACH/WEEE/HF

*: Planning or in progress
