CM2290/C2290 SOM

获取报价
技术文档

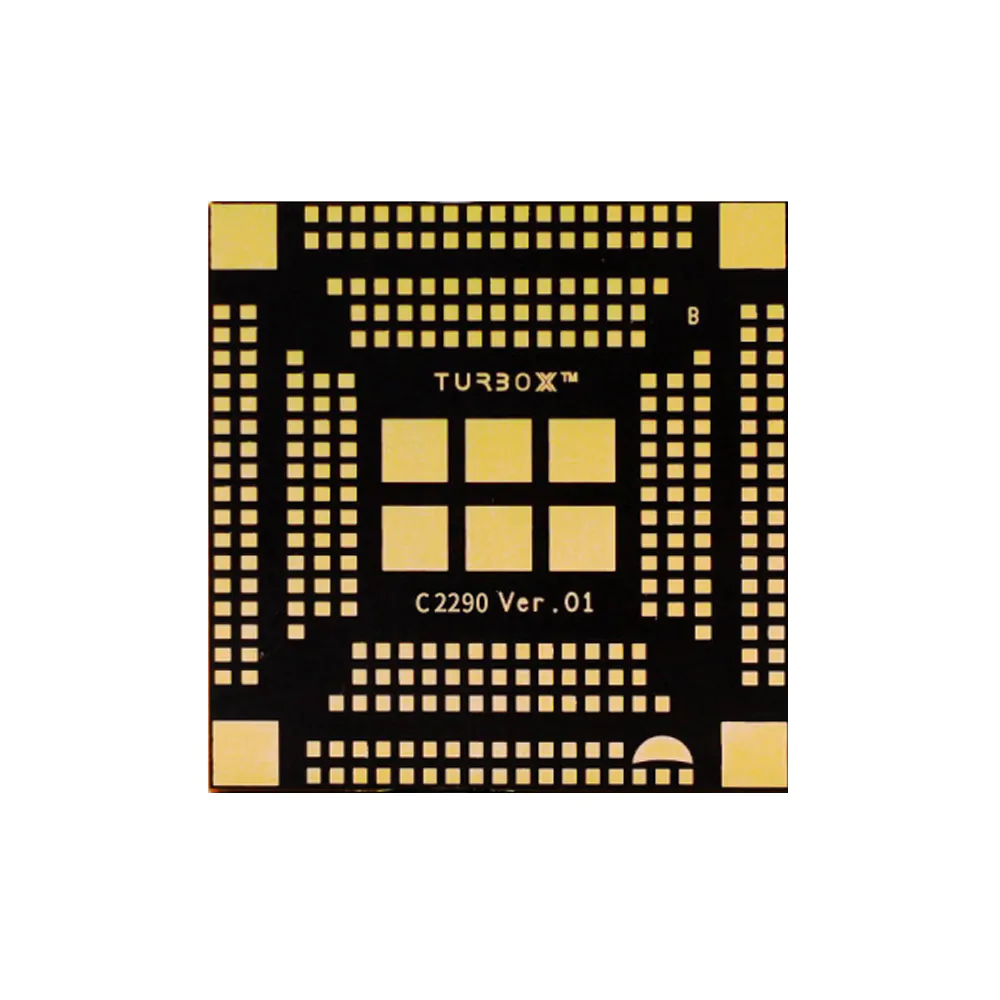

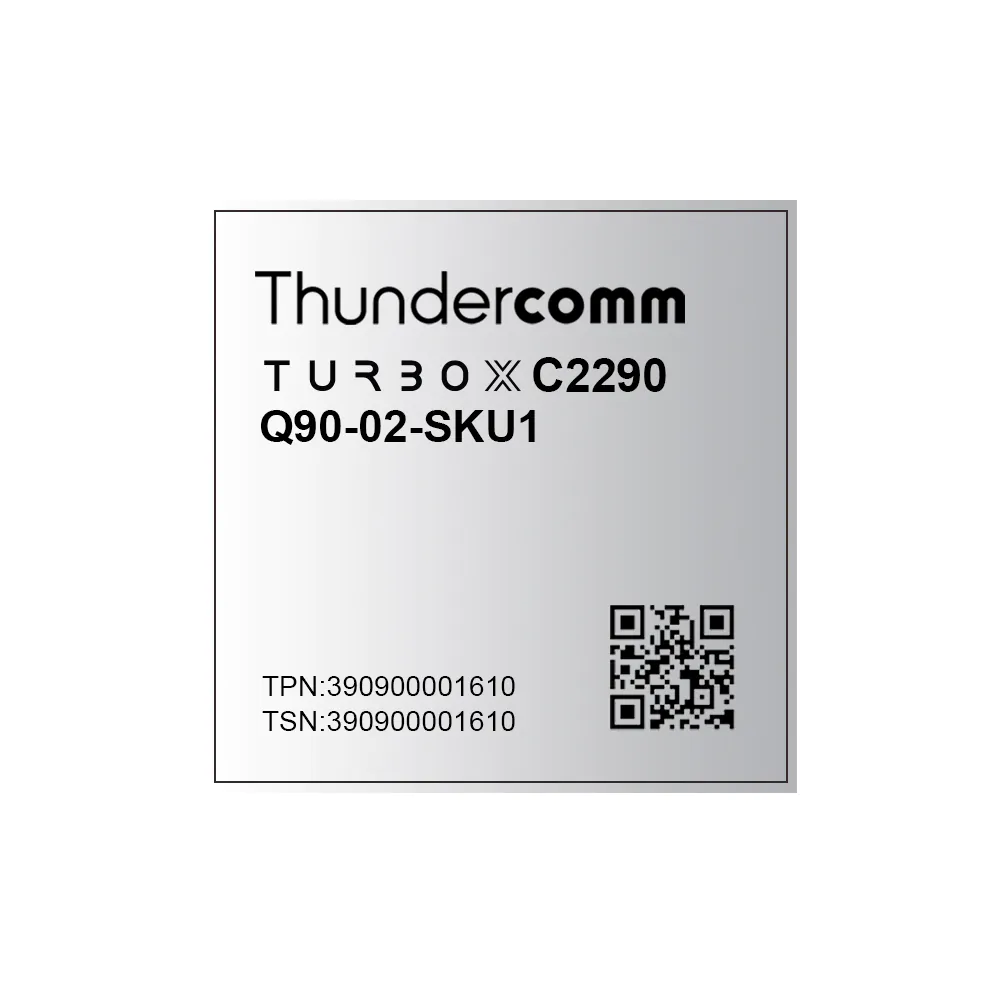

CM2290/C2290 SOM 是一款基于高通 QCM2290 平台的系统模块，赋予了入门级设备高价值特性。可支持全天候电池续航、快速LTE连接、增强型摄像头、高级图形等，其封装尺寸为 34mm*35mm（C2290）和 51mm*35mm（CM2290），采用 LGA 封装，可安装于行车记录仪、监控摄像头、POS 机、数字标牌、自动售货机等设备，是一款适用于数据速率较高且具有多媒体功能的工业和消费类应用的理想平台，有助于快速开发推出高性价比的蜂窝设备。

产品介绍

TurboX CM2290/C2290 SOM应用

行车记录仪

监控摄像头

POS 机

数字标牌

自动售货机

TurboX CM2290/C2290 SOM特性

离散内存：

可轻松更改内存配置节省成本

视频：

1080P@30FPS 编码 / 1080P@30FPS 解码

始终在线

以更低功耗和成本支持新的持续使用案例

CM2290/C2290 SOM

全球多频段支持

LTE Cat 4 with 150Mbps DL and Cat5 with 75 Mbps UL

显示支持

HD+, 720 × 1680@60 Hz, 10-bit end-to-end, 最多支持4个硬件层组成

双图像信号处理器(ISP)

Dual ISP@30FPS ZSL with 13MP + 13MP or 21MP

产品规格书

CM2290-EA CM2290-NA C2290
地区/运营商 EMEA, Asia North America Global
平台 Qualcomm® QCM2290 Qualcomm® QCM2290 Qualcomm® QCM2290
Quad-core Arm Cortex-A53, 64-bit, 2.0GHz Quad-core Arm Cortex-A53, 64-bit, 2.0GHz Quad-core Arm Cortex-A53, 64-bit,   2.0GHz
Adreno™ 702 GPU Adreno™ 702 GPU Adreno™ 702 GPU
Hexagon™ QDSP6 v66 Hexagon™ QDSP6 v66 Hexagon™ QDSP6 v66
内存 LPDDR4x 1GB + eMMC 8GB(Linux   only)
LPDDR4x 2GB + eMMC 16GB (default)
LPDDR4x 3GB + eMMC 16GB		 LPDDR4x 1GB + eMMC 8GB(Linux   only)
LPDDR4x 2GB + eMMC 16GB (default)
LPDDR4x 3GB + eMMC 16GB		 LPDDR4x 2GB + eMMC 16GB (default)
LPDDR4x 3GB + eMMC 16GB
操作系统 Android 11(R), 13(T), Linux Android 11(R), 13(T), Linux* Android 11(R), 13(T)
尺寸与封装 51mm x 35mm x 2.9mm / LGA 51mm x 35mm x 2.9mm / LGA 34mm x 35mm x 2.9mm / LGA
温度 –25℃ ~ +75℃ –25℃ ~ +75℃ –25℃ ~ +75℃
LTE

(Cat4   DL/Cat5 UL)

 FDD: B1/B2/B3/B5/B7/B8/B20/B28(A+B) FDD: B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B66/B71 –
TDD: B34/B38/B39/B40/B41 TDD: B41 –
WCDMA B1/B2/B5/B8 – –
GSM 850/900/1800/1900MHz – –
无线网 802.11a/b/g/n/ac 802.11a/b/g/n/ac 802.11a/b/g/n/ac
蓝牙 BT 5.0 BT 5.0 BT 5.0
全球卫星导航系统 GPS, Glonass, BeiDou, Galileo, QZSS, and SBAS GPS, Galileo, and SBAS GPS, Glonass, BeiDou, Galileo, QZSS, and SBAS (Reserve   GNSS_IQ to extend support Qualcomm WGR7640)
显示接口 1x MIPI-DSI 4-lane, support HD+(720 × 1680)@60FPS 1x MIPI-DSI 4-lane, support HD+(720 × 1680)@60FPS 1x MIPI-DSI 4-lane, support HD+(720 × 1680)@60FPS
摄像头接口 2x MIPI-CSI, 4 + 4 or 4 +2+1, D-PHY 1.2 at 2.5 Gbps per lane; 2x MIPI-CSI, 4 + 4 or 4 +2+1, D-PHY 1.2 at 2.5 Gbps per lane; 2x MIPI-CSI, 4 + 4 or 4 +2+1, D-PHY 1.2 at 2.5 Gbps per lane;
2x ISP (13 MP + 13 MP or 21MP) @30FPS ZSL 2x ISP (13 MP + 13 MP or 21MP) @30FPS ZSL 2x ISP (13 MP + 13 MP or 21MP)@30FPS ZSL
视频 Encode: 1080P@30FPS (H.265/H.264) Encode: 1080P@30FPS (H.265/H.264) Encode: 1080P@30FPS (H.265/H.264)
Decode: 1080P@30FPS (H.265/H.264/VP9) Decode: 1080P@30FPS (H.265/H.264/VP9) Decode: 1080P@30FPS (H.265/H.264/VP9)
其他接口 1 x USB 2.0 or USB 3.1; 9 x QUP;
1 x SD Card; 2 x UIM; 1x MI2S, 4 x DMIC, 3 x AMIC, GPIOs		 1 x USB 2.0 or USB 3.1; 9 x QUP;
1 x SD Card; 2 x UIM; 1x MI2S, 4 x DMIC, 3 x AMIC, GPIOs		 1 x USB 2.0 or USB 3.1; 9 x QUP;
1 x SD Card; 1x MI2S, 4 x DMIC, 3 x AMIC, GPIOs
认证 CE/GCF*/JATE*/TELEC*/KC* FCC/IC/PTCRB FCC*/CE*/IC*/JATE*/TELEC*/KC*
其他认证 RoHS/REACH/WEEE/HF RoHS/REACH/WEEE/HF/TSCA RoHS/REACH/WEEE/HF

* 计划中或进行中
