👋 RUBIK Pi 内部测试指南

感谢加入RUBIK Pi内部测试团队！本指南将带您了解我们的自用测试，您的反馈将帮助我们发现问题并在正式发布前使RUBIK Pi变得更好。

本指南包含：
如何开始进行自用测试
报告错误和分享反馈的步骤
在哪里找到支持和资源

我们鼓励您深入探索，尝试各种功能，并让我们知道哪些方面运行良好，哪些方面需要改进。您的反馈是让 RUBIK Pi 臻于完善的关键！

工作流程比较

Details

项目	🖥️ 工作流程1-预装认证Ubuntu版本	🖥️工作流程2 – 预装QLI版本 (9/30前)	🖥️工作流程3 – QLI/Android到认证Ubuntu (9/30后)	🖥️工作流程4 – 重置系统镜像或更新qcom固件
设备状态	设备预装认证Ubuntu和Renesas固件	设备预装QLI版本	设备预装QLI/Android版本，需要更新到Ubuntu	设备需要重置系统镜像或固件更新
设置复杂度	最小设置：登录，Wi-Fi，安装软件包	完整刷机：QDL，UFS，Renesas，Ubuntu镜像	完整刷机：QDL，UFS，Renesas，Canonical Ubuntu	刷入Canonical Ubuntu和qcom固件
使用工具	SSH（可选），Wi-Fi设置，安装脚本	QDL，UFS配置，Renesas固件更新，Canonical刷机	QDL，UFS配置，Renesas固件更新，Canonical刷机	QDL，Canonical刷机
步骤	1. 登录和Wi-Fi 2. 可选SSH 3. 安装软件包	1. QDL设置 2. UFS更新 3. Renesas更新 4. Ubuntu下载和刷机 5. 登录和Wi-Fi 6. 安装软件包	1. QDL设置 2. UFS更新 3. Renesas更新 4. Canonical下载 5. 刷入镜像 6. 登录和Wi-Fi 7. 安装软件包	1. QDL设置 2. Canonical下载 3. 刷入镜像 4. 登录和Wi-Fi 5. 安装软件包
用户工作量	较低 – 设备基本可以直接使用	较高 – 需要完整重刷和配置	较高 – 需要完整重刷和配置	中等 – 专注于重置或固件更新
使用场景时间	9月30日之后	9月30日之前	9月30日之后	任何需要重置或固件更新的时候

工作流程1-预装认证版本(9/30后)
工作流程2-预装QLI版本–(9/30前)
工作流程3-预装QLI/Android版本更新到认证Canonical ubuntu版本(9/30后)
工作流程4-重置系统镜像/更新qcom固件

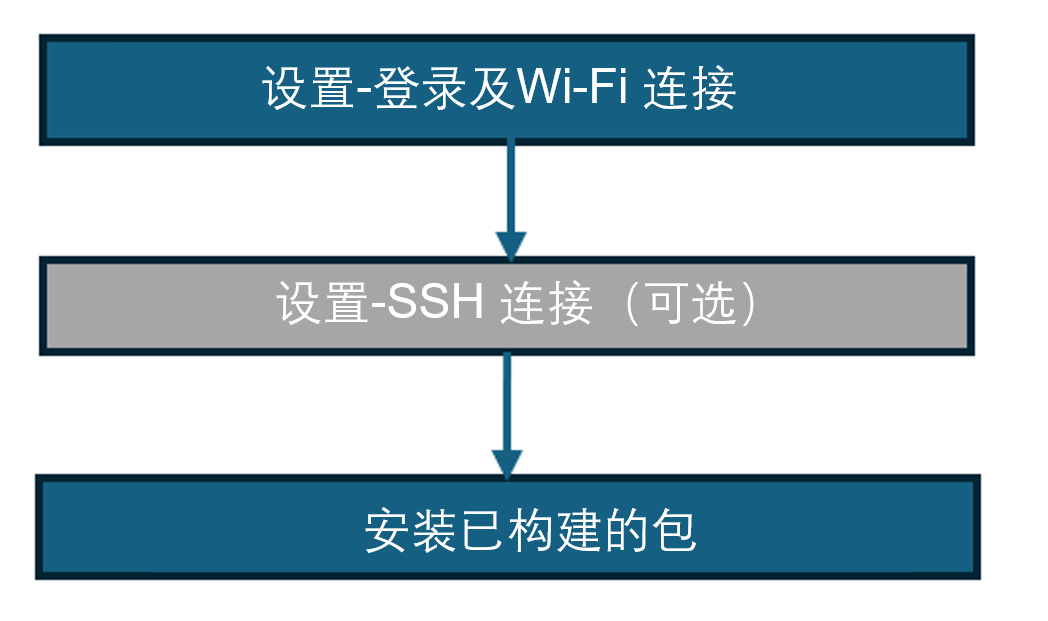

工作流程1 – 预装认证Ubuntu版本的设备 (9/30后)

📝 您需要首先了解

信息

确保您的设备已经加载了认证的Ubuntu版本和Renesas固件。
开始前 - 完成 🔗设置 步骤。

🏁 让我们开始设置！

1️⃣ 登录和Wi-Fi连接

1: 在显示器UART控制台/SBC终端上登录并更改密码。
2: 设置Wi-Fi连接。 🔗 Wi-Fi设置指南

2️⃣ （可选）SSH连接

1: 获取RUBIK Pi 3的IP地址。
2: 在您的主机上，使用SSH连接到设备。

命令：

ssh ubuntu@<IP address>

3️⃣ 安装预构建软件包

在设备上安装预构建软件包。

命令：

git clone -b ubuntu_setup --single-branch https://github.com/rubikpi-ai/rubikpi-script.git
cd rubikpi-script
./install_ppa_pkgs.sh

📌 注意： 如果安装包失败，请运行此命令 'apt --fix-broken install'

4️⃣ 验证软件版本

在设备shell中运行以下命令来验证版本：

命令：

	cat /etc/os-release

🧭 后续步骤 镜像刷入后，请参考 运行示例应用。

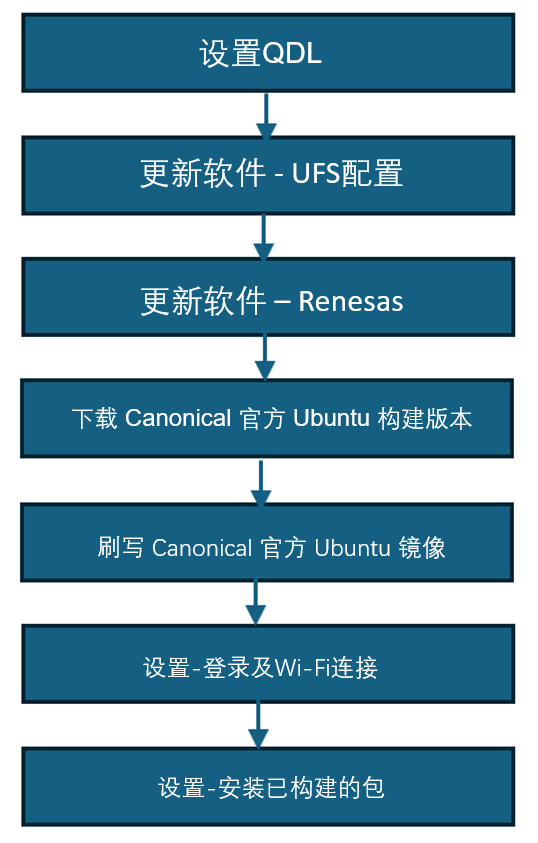

工作流程2 – 用户获得预装QLI版本的设备 – (9/30前)

📝 您需要首先了解

信息

如果QLI版本是1.3或以上，请忽略更新UFS配置步骤。
如果访问高通网络外的链接，请创建qcom用户ID以下载UFS配置（设置正确的分区和大小）。
开始前 - 完成 🔗设置 步骤。

🏁 让我们开始设置！

1️⃣ 设置QDL

1: 首先查看官方设置指南以了解完整流程。 🔗使用QDL工具刷机
2: 根据您的主机（Windows/Linux/MAC），从上面的链接下载正确版本的QDL工具。

2️⃣ 更新软件 - UFS

1: 访问链接 🔗 UFS
2: 解压步骤1中的文件夹，并将文件复制到UFS配置文件夹。
3: 将设备置于EDL模式。
4: 运行命令执行UFS配置操作。

命令：

📌 注意： 此命令适用于Windows。

<pathToQDL>\QDL.exe prog_firehose_ddr.elf provision_1_3.xml

3️⃣ 更新软件 - Renesas

1: 下载文件 🔗Renesas固件更新
2: 解压步骤1中的文件夹，并将文件复制到Renesas位置。
3: 将设备置于EDL模式
4: 使用QDL命令刷入驱动程序

命令：

📌 注意： 此命令适用于Windows

QDL.exe prog_firehose_ddr.elf rawprogram0.xml rawprogram1.xml rawprogram2.xml rawprogram3.xml rawprogram4.xml rawprogram5.xml patch1.xml patch2.xml patch3.xml patch4.xml patch5.xml

4️⃣ 下载Canonical Ubuntu版本

1: 下载tangshan ubuntu服务器版本压缩文件 🔗Canonical链接 或 [\lab9101\Dropbox\UBUNTU\Rubik-Pi\ ]
2: 解压文件夹

5️⃣ Canonical Ubuntu镜像刷入

1: 解压步骤1中的文件夹，并将文件复制到构建位置（canonical/tangshan文件夹）。
2: 将设备置于EDL模式
3: 使用命令刷写设备

命令：

📌 注意： 此命令适用于Windows

QDL.exe prog_firehose_ddr.elf rawprogram0.xml rawprogram1.xml rawprogram2.xml rawprogram3.xml rawprogram4.xml rawprogram5.xml rawprogram6.xml patch1.xml patch2.xml patch3.xml patch4.xml patch5.xml patch6.xml

4: 设备自动启动

6️⃣ 登录和Wi-Fi连接

1: 在显示器UART控制台/SBC终端上登录并更改密码。
2: 设置Wi-Fi连接。 🔗 Wi-Fi设置指南

7️⃣ 安装预构建软件包

在设备上安装预构建软件包。

命令：

git clone -b ubuntu_setup --single-branch https://github.com/rubikpi-ai/rubikpi-script.git
cd rubikpi-script
./install_ppa_pkgs.sh

📌 注意： 如果您遇到安装包失败，请运行此命令 'apt --fix-broken install'

8️⃣ 验证软件版本

在设备shell中运行以下命令来验证版本：

命令：

	cat /etc/os-release

🧭 后续步骤 镜像刷入后，请参考 运行示例应用。

工作流程3– 用户设备预装QLI/Android版本并更新到认证Canonical Ubuntu版本(9/30后)

📝 您需要首先了解

信息

如果QLI版本是1.3或以上，请忽略更新UFS配置步骤。
如果访问高通网络外的链接，请创建qcom用户ID以下载UFS配置（设置正确的分区和大小）。
开始前 - 完成 🔗设置 步骤。

🏁 让我们开始设置！

1️⃣ 设置QDL

1: 首先查看官方设置指南以了解完整流程。 🔗使用QDL工具刷机
2: 根据您的主机（Windows/Linux/MAC），从上面的链接下载正确版本的QDL工具。

2️⃣ 更新软件 - UFS

1: 访问链接 🔗 UFS
2: 解压步骤1中的文件夹，并将文件复制到UFS配置文件夹。
3: 将设备置于EDL模式
4: 运行命令执行UFS配置操作

命令：

📌 注意： 此命令适用于Windows

<pathToQDL>\QDL.exe prog_firehose_ddr.elf provision_1_3.xml

3️⃣ 更新软件 - Renesas

1: 下载文件 🔗Renesas固件更新
2: 解压步骤1中的文件夹，并将文件复制到Renesas位置。
3: 将设备置于EDL模式
4: 使用QDL命令刷入驱动程序

命令：

📌 注意： 此命令适用于Windows

QDL.exe prog_firehose_ddr.elf rawprogram0.xml rawprogram1.xml rawprogram2.xml rawprogram3.xml rawprogram4.xml rawprogram5.xml patch1.xml patch2.xml patch3.xml patch4.xml patch5.xml

4️⃣ 下载Canonical Ubuntu版本

1: 从Canonical ubuntu网站下载RUBIK Pi 3的系统镜像。 🔗Canonical链接
2: 下载dtb.bin文件（设备树）
3: 下载rawprogram0.xml文件
4: 下载qcom固件镜像
5: 解压qcom固件镜像压缩文件，并将dtb.bin、rawprogram0.xml和系统镜像复制到文件夹位置。

5️⃣ Canonical Ubuntu镜像刷入

1: 解压步骤1中的文件夹，并将文件复制到构建位置（canonical/tangshan文件夹）。
2: 将设备置于EDL模式
3: 使用命令刷写设备

命令：

📌 注意： 此命令适用于Windows

QDL.exe prog_firehose_ddr.elf rawprogram0.xml rawprogram1.xml rawprogram2.xml rawprogram3.xml rawprogram4.xml rawprogram5.xml rawprogram6.xml patch1.xml patch2.xml patch3.xml patch4.xml patch5.xml patch6.xml

4: 设备自动启动

6️⃣ 登录和Wi-Fi连接

1: 在显示器UART控制台/SBC终端上登录并更改密码。
2: 设置Wi-Fi连接。 🔗 Wi-Fi设置指南

7️⃣ 安装预构建软件包

在设备上安装预构建软件包。

命令：

git clone -b ubuntu_setup --single-branch https://github.com/rubikpi-ai/rubikpi-script.git
cd rubikpi-script
./install_ppa_pkgs.sh

📌 注意： 如果您遇到安装包失败，请运行此命令 'apt --fix-broken install'

8️⃣ 验证软件版本

在设备shell中运行以下命令来验证版本：

命令：

	cat /etc/os-release

🧭 后续步骤 镜像刷入后，请参考 运行示例应用。

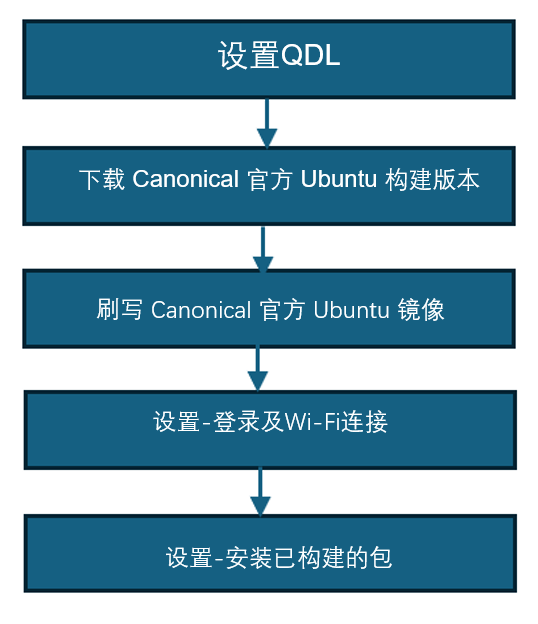

工作流程4– 用户想要重置系统镜像或更新qcom固件

📝 您需要首先了解

信息

开始前 - 完成 🔗设置 步骤。

🏁 让我们开始设置！

1️⃣ 设置QDL

1: 首先查看官方设置指南以了解完整流程。 🔗使用QDL工具刷机
2: 根据您的主机（Windows/Linux/MAC），从上面的链接下载正确版本的QDL工具。

2️⃣ 下载Canonical Ubuntu版本

3️⃣ Canonical Ubuntu镜像刷入

1: 解压步骤1中的文件夹，并将文件复制到构建位置（canonical/tangshan文件夹）。
2: 将设备置于EDL模式
3: 使用命令刷写设备

命令：

📌 注意： 此命令适用于Windows

QDL.exe prog_firehose_ddr.elf rawprogram0.xml rawprogram1.xml rawprogram2.xml rawprogram3.xml rawprogram4.xml rawprogram5.xml rawprogram6.xml patch1.xml patch2.xml patch3.xml patch4.xml patch5.xml patch6.xml

4: 设备自动启动

4️⃣ 登录和Wi-Fi连接

1: 在显示器UART控制台/SBC终端上登录并更改密码。
2: 设置Wi-Fi连接。 🔗 Wi-Fi设置指南

5️⃣ 安装预构建软件包

在设备上安装预构建软件包。

命令：

git clone -b ubuntu_setup --single-branch https://github.com/rubikpi-ai/rubikpi-script.git
cd rubikpi-script
./install_ppa_pkgs.sh

📌 注意： 如果您遇到安装包失败，请运行此命令 'apt --fix-broken install'

6️⃣ 验证软件版本

在设备shell中运行以下命令来验证版本：

命令：

	cat /etc/os-release

🧭 后续步骤 镜像刷入后，请参考 运行示例应用。
