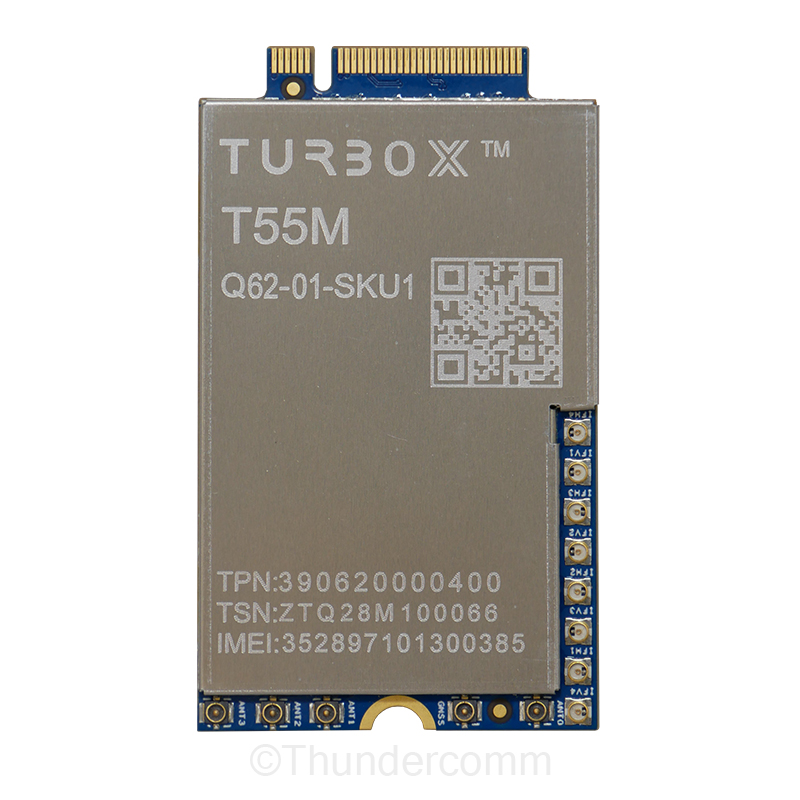

T55M-EA 5G SOM

T55M-EA 5G SOM

(适用于欧洲、中东和非洲地区和亚太地区)

TurboX T55 SOM集成了高通骁龙X55 5G modem-RF系统,支持5G Sub-6 GHz和毫米波频段网络,以及独立组网和非独立组网两种模式,可向下兼容4G/3G网络。集成的全球导航卫星系统(GNSS)传感器支持接收L1和L5双频段信号, 兼容信号源包括:全球定位系统(GPS)、格洛纳斯系统(GLONASS)、北斗卫星导航系统(BeiDou)、伽利略卫星导航系统(Galileo)、准天顶卫星系统 (QZSS),极大的简化了产品设计,实现输出更快、更准、更可靠的定位数据。T55系列模组采用LGA和M.2两种不同的封装形式,可以协助OEM轻松地将高速网络连接设备推向全球市场。

产品介绍

T55M-EA 5G SOM应用

工业控制设备

AGV

网络广播设备

网关

VR/AR设备

T55M-EA 5G SOM特性

集成5G到3G支持

多操作系统的高速接口驱动程序:PCIe、USB3.1或1Gb以太网驱动程序,适用于Android/Windows/Linux

5G SA/NSA运行模式

T55M-EA 5G SOM

支持全球5G频段

5G 峰值下载速度:3Gbps,下载MIMO:4×4 MIMO

具备综合型软件开发工具包的开放式CPU

产品规格书

分类1 分类2 T55M-EA T55MM-EA
SDX55 平台 CPU Arm Cortex-A7 up to 1.5 GHz
DSP Qualcomm®Hexagon™ DSP processor at up to 1.5 GHz
Power Management PMX55
RF Transceiver SDR865 SDR865 + SMR526
内厝 DRAM/NAND 4Gb DDR4 + 4Gb NAND
控制接口 5G NR Sub-6GHz: SA:n28; SA&NSA: n41,n77,n78,n79
mmWave: Not Support mmWave: n257/n258/n260/n261
LTE(Cat20 UL/DL) B1/B3/B5/B7/B8/B18/B19/B20/B26/B2 8/B32/B34/B38/B39/B40/B41/B42
WCDMA B1/B3/B5/B8/B19
GNSS GPS/Beidou/GLONASS/Galileo/QZSS, L1/L5 bands supported
数据速率 下载速度峰值 Sub-6: 3Gbps DL 4×4 MIMO; mmWave: 6.2Gbps(DL 800M 8CC 2×2 64QAM)
上传速度峰值 Sub-6: 550Mbps; mmWave: 1.35Gbps(UL 200M 2CC)
连接和外围接口 I2S 1x I2S
UIM 1x USIM/1x eSIM(Optional)
PCIe 1x Gen3 1Lane ( 2Lane is optional)
USB 1x USB 3.1/USB 2.0
Antenna Connector 4xsub-6GHz, 1xGNSS; 8xmmWave, 4xsub-6GHz,1xGNSS
认证 Regulatory&Carrier KC/JATE/TELEC/CE*/LGU+/KT*/SKT*/NTT DOCOMO/Softbank*/KDDI

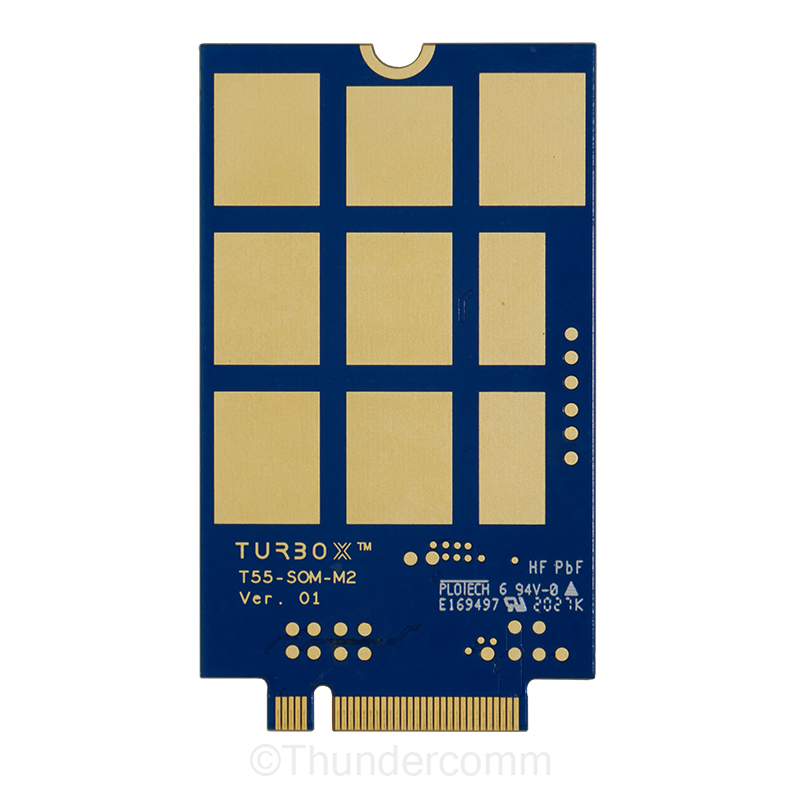

封装和尺寸 M.2 52.0mm × 30.0mm × 2.3mm
电源 电压范围 3.3#~4.35V, Typ. 3.8V
温度范围 运行温度 -30°C ~ +75°C
存储温度 -40°C ~ +85°C
软件 操作系统 Linux

备注:

*:计划中

#:根据 PCI Express M.2 规范,最低电压容差为 ±5%
