刷写 Canonical Ubuntu 24.04 覆盖 Android/QLI 系统
如果您的设备当前运行的是 Android 或 Qualcomm Linux (QLI)，可参考本节内容将现有操作系统替换为经过认证的 Canonical Ubuntu 24.04 Server 镜像。此操作需在Ubuntu、Windows® 或 macOS® 主机上完成。
推荐转向 Ubuntu 进行 AI 和多媒体开发的开发者参考本章操作。
刷写预构建的 Ubuntu 镜像会清除设备上的所有数据。请在继续操作之前备份重要文件。
- 如果 QLI 版本是 1.3 或更高版本，请忽略更新 UFS 配置步骤。
- 开始前 - 完成 🔗设置 步骤。

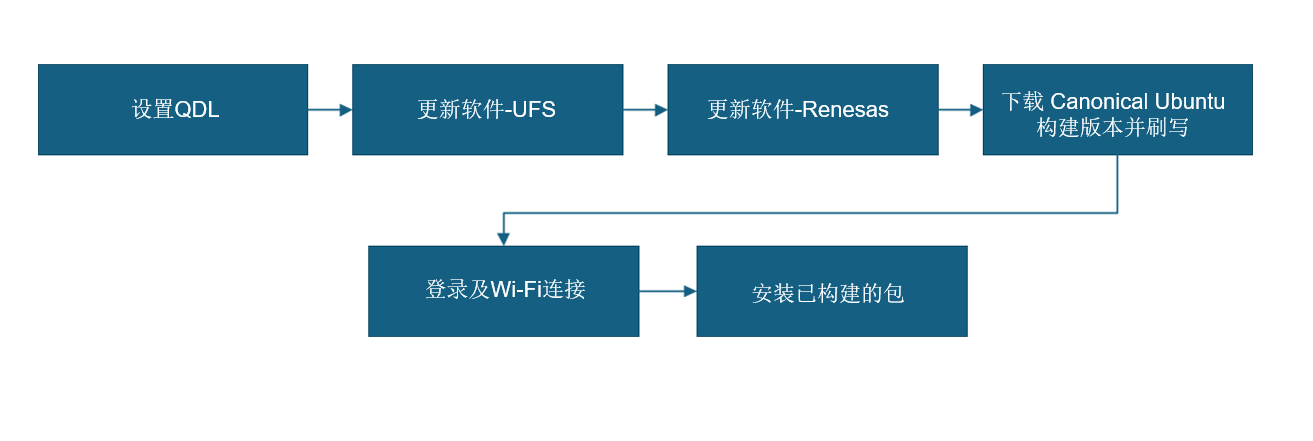

现在开始吧！
1️⃣ 设置 QDL 工具
Qualcomm 设备加载程序 (QDL) 是一个跨平台工具。可以使用该工具在Windows、Linux和macOS 系统上传闪存加载程序，将软件镜像刷入 Qualcomm® USB 设备。
a. 从提供的链接下载适合主机的（Windows、Linux或macOS）QDL 工具版本。 QDL tool (包含可执行文件)
b. 查看官方设置指南，了解完整的刷机过程。
- Ubuntu 主机
- Windows 主机
- macOS 主机
执行以下命令安装 libusb 和 libxml2。（如果已经安装，请跳过此步骤。）
sudo apt-get install libxml2-dev libudev-dev libusb-1.0-0-dev
安装 winUSB 驱动程序：
设备准备刷机前，按照以下步骤安装winUSB 驱动程序：
-
卸载现有驱动程序
确保未安装 Qualcomm USB 驱动程序(QUD)或任何其他冲突的驱动程序。打开设备管理器，找到您的设备，然后卸载所有现有的驱动程序。
在卸载对话框中，选中下图所示的框：
- 确保选中 删除此设备的驱动程序软件。
-
在 QDL 文件夹中 - 运行install_driver.bat。
- 使用以下方法安装 Homebrew。（如果已经安装，请跳过此步骤。）
/bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)"
- 运行以下命令安装libusb和 libxml2。
brew install libusb
brew install libxml2
2️⃣ UFS 配置
配置 UFS 可确保正确初始化和分区，以支持新的操作系统镜像。
a. 点击链接下载 provision.zip 文件 UFS。
b. 解压并将 步骤1 中的 QDL 可执行文件 复制到 UFS 配 置文件夹。
- 对于 Windows 主机，请确保将DLL文件与可执行文件一起复制。
c. 进入 EDL 模式。
d. 进入配置文件夹执行UFS配置操作。
- Ubuntu 主机
- Windows 主机
- macOS 主机

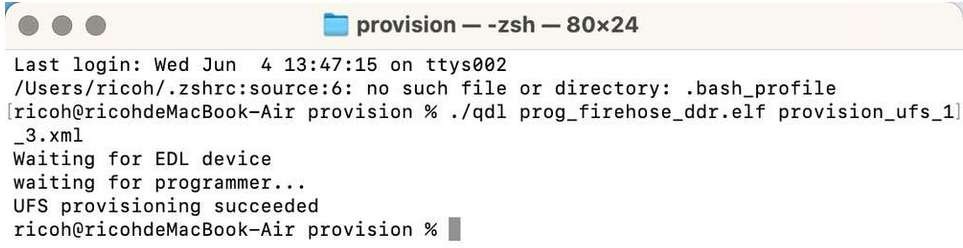

运行以下命令重新配置 UFS。
./qdl prog_firehose_ddr.elf provision_1_3.xml
运行以下命令重新配置UFS。
<pathToQDL>\QDL.exe prog_firehose_ddr.elf provision_1_3.xml
运行以下命令重新配置UFS。
qdl prog_firehose_ddr.elf provision_1_3.xml
3️⃣ 刷写瑞萨固件。
瑞萨固件更新可确保开发板中嵌入的瑞萨 MCU 组件的正确初始化和兼容性。此步骤对于在 Ubuntu 下实现设备的安全启动、稳定通信和完整功能至关重要。
a. 点击链接下载 瑞萨固件升级包。
b. 解压并将 步骤1 中的 QDL 可执行文件复制到瑞萨固件文件夹。
- 对于 Windows 主机，请确保将dll文件与可执行文件一起复制。
c. 进入 EDL 模式。
d. 使用 QDL 命令刷写驱动。
- Ubuntu 主机
- Windows 主机
- macOS 主机
运行以下命令。
qdl --storage ufs prog_firehose_ddr.elf rawprogram*.xml patch*.xml
运行以下命令。
QDL.exe prog_firehose_ddr.elf rawprogram0.xml rawprogram1.xml rawprogram2.xml rawprogram3.xml rawprogram4.xml rawprogram5.xml patch1.xml patch2.xml patch3.xml patch4.xml patch5.xml
运行以下命令。
qdl prog_firehose_ddr.elf rawprogram*.xml patch*.xml
若操作失败，断开并重新连接电源和 USB 数 据线，重启魔方派 3 ，然后再次执行刷写操作。
4️⃣下载并刷写 Canonical Ubuntu。
a. 从 Canonical Ubuntu 网站下载魔方派 3 的系统镜像。Server 24.04 image。根据主机配置提取系统镜像XZ文件。
b. 下载 dtb.bin 文件 Devicetree blob
c. 下载 rawprogram0.xml 文件 rawprogram0.xml
d. 下载启动固件镜像。Boot firmware
e. 解压启动固件镜像的压缩文件，并将系统镜像（步骤a）、dtb.bin（步骤b）和rawprogram0.xml（步骤c）复制到该文件夹位置。
f.解压并将 步骤1 获取的可执行文件复制到启动固件文件夹。
- 对于 Windows 主机，请确保将dll文件与可执行文件一起复制。
g. 进入 EDL 模式。
h. 按照以下步骤使用主机电脑刷写设备：
- Ubuntu 主机
- Windows 主机
- macOS 主机
运行以下命令。
qdl --storage ufs prog_firehose_ddr.elf rawprogram*.xml patch*.xml
运行以下命令。
QDL.exe prog_firehose_ddr.elf rawprogram0.xml rawprogram1.xml rawprogram2.xml rawprogram3.xml rawprogram4.xml rawprogram5.xml rawprogram6.xml patch1.xml patch2.xml patch3.xml patch4.xml patch5.xml patch6.xml
运行以下命令。
qdl prog_firehose_ddr.elf rawprogram*.xml patch*.xml
如果操作失败，断开并重新连接电源和 USB 数据线，重启魔方派 3 ，然后再次执行刷写操作。
默认情况下，刷写平台构建版本时，CDT 也会被刷写到指定的名为 "cdt" 的位置。这个过程是在 rawprogram3.xml 文件中定义的。
i. 刷写完成后，设备将自动启动，并在连接的 HDMI 显示器上显示启动屏幕。
5️⃣登录和Wi-Fi连接

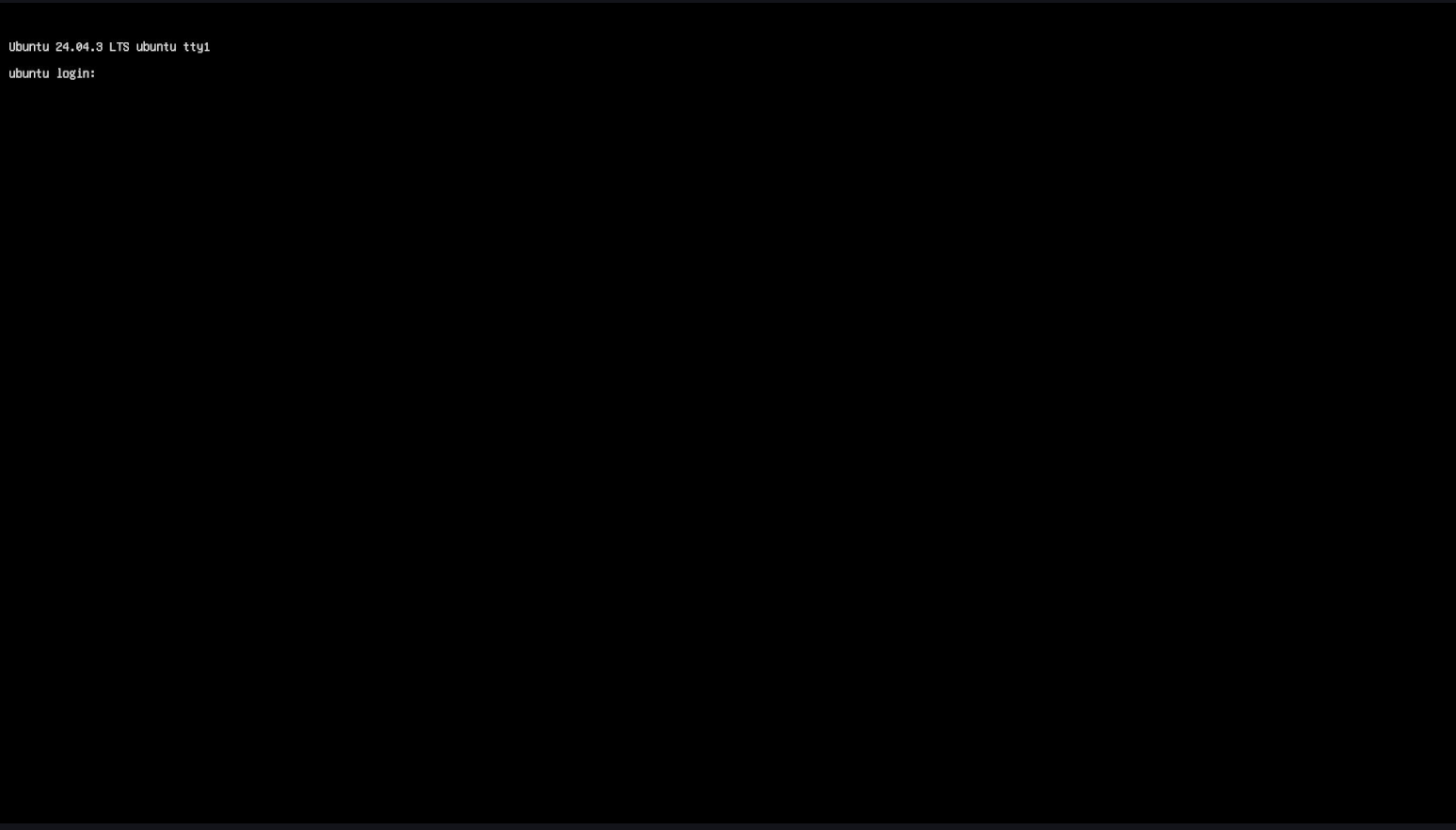

a. 在显示器UART控制台/SBC终端上登录并更改密码。
b. 设置 Wi-Fi 连接。Wi-Fi 设置指南
6️⃣ 安装预构建的软件包
运行以下命令在设备上安装预构建的包。
git clone -b ubuntu_setup --single-branch https://github.com/rubikpi-ai/rubikpi-script.git
cd rubikpi-script
./install_ppa_pkgs.sh
Details
该脚本将安装以下内容：
- 安装 AI 示例应用程序包。
- 安装魔方派 3 摄像头、wiringrp 及 wiringrp_python 软件包。
- 安装通用开发工具相关软件包。
说明: 如果遇到包安装失败，请运行以下命令：
apt --fix-broken install
成功运行 install_ppa_pkgs.sh 后，可以在显示器上看到以下屏幕。
7️⃣ 验证软件版本
在设备 shell 中运行以下命令 来验证版本：
cat /etc/os-release
输出:
NAME="Ubuntu"
VERSION_ID="24.04"
VERSION="24.04.2 LTS (Noble Numbat)"
VERSION_CODENAME=noble
ID=ubuntu
ID_LIKE=debian
HOME_URL="https://www.ubuntu.com/"
SUPPORT_URL="https://help.ubuntu.com/"
BUG_REPORT_URL="https://bugs.launchpad.net/ubuntu/"
PRIVACY_POLICY_URL="https://www.ubuntu.com/legal/terms-and-policies/privacy-policy"
UBUNTU_CODENAME=noble
LOGO=ubuntu-logo
运行以下命令查看Linux版本：
uname -a
输出：
Linux ubuntu 6.8.0-1055-qcom #55-Ubuntu SMP PREEMPT_DYNAMIC Wed Sep 17 02:03:34 UTC 2025 aarch64 aarch64 aarch64 GNU/Linux
🧭 后续步骤 镜像刷写后，请参考 应用开发与执行指南.
