设备设置

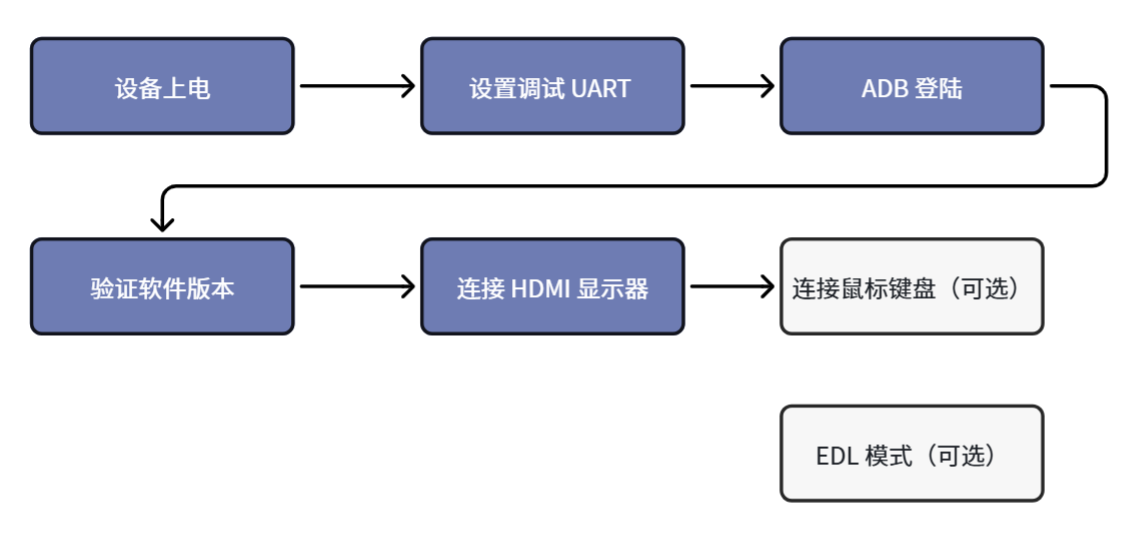

本章介绍在 Android 15 系统中设置 魔方派 3 开发板的基本流程。请按以下顺序完成设备上电、调试串口设置、ADB 登录、软件版本验证、HDMI 显示器连接、鼠标键盘连接和 EDL 模式设置。

让我们开始吧！​

设备上电​

连接 12V、3A Type-C 电源适配器。

注意

魔方派 3 支持 Power Delivery (PD) 3.0 电源输入。请使用支持 12V 3A PD 3.0 协议的 Type-C 接口电源适配器。经验证的配件列表，请见外设兼容列表。

如果电源适配器满足要求并且电源协商成功，电源端口附近的电源指示灯 LED 将亮起。如果适配器不符合要求，LED 将保持熄灭状态，并且设备将无法启动。

备注

插入 USB Type-C 转 USB Type-A 或 Type-C 线缆，可用于 ADB 调试和刷写操作。

开发板 V02 及更新版本支持连接电源适配器后自动开机。您可以在开发板如下位置查看硬件版本号。在下面的示例中，硬件版本是 V02。

备注

如果开发板上的蓝色 LED 持续亮起，则表示电源按钮按下的时间过长，并且开发板处于 fastboot 模式。请参阅 FAQ 退出 fastboot 模式。

设置调试 UART​

调试 UART 显示诊断消息并通过串口 shell 提供对设备的访问。

  1. 将 Micro-USB 电缆连接到魔方派 3 上的 Micro-USB 端口。

  2. 将 Micro-USB 线的另一端连接到主机。根据主机操作系统，按照以下说明之一进行操作。

  1. 运行以下命令安装用于访问 UART 控制台的 screen。

    sudo apt update
    sudo apt install screen

  2. 运行以下命令检查 USB 串口：

    ls /dev/ttyACM*

    示例输出：

    /dev/ttyACM0

  3. 运行以下命令打开调试 UART 会话：

    sudo screen <serial_port> 115200

    示例：

    sudo screen /dev/ttyACM0 115200
提示

如果没有看到串口日志或 shell 提示符，请检查 Micro USB 连接，并断开后重新连接 Micro USB 线。

ADB 登录​

ADB（Android Debug Bridge）用于在主机和魔方派 3 Android 15 系统之间建立调试连接。请先使用 USB Type-C 数据线将主机连接到魔方派 3 的 USB Type-C 接口。

备注

以下命令适用于 Android userdebug 镜像。user 版本镜像可能不支持 adb root。

准备​

  1. 访问 https://developer.android.google.cn/tools/releases/platform-tools 下载 ADB 和 Fastboot 安装包并解压。
  2. 将 platform-tools 目录添加到 Windows 系统环境变量 Path 中。
  3. 按 Win + R，输入 cmd 打开 Windows 终端。

登录​

在终端输入如下命令登录到魔方派 3：

adb devices
adb root
adb shell

成功登录后，终端会进入 Android shell，可执行 getprop、logcat、dmesg 等调试命令。

验证软件版本​

完成设置后，在主机上通过 ADB 运行以下命令验证 Android 版本：

adb shell getprop ro.product.model
adb shell getprop ro.build.version.release
adb shell getprop ro.build.id
adb shell getprop ro.build.display.id
adb shell getprop ro.build.fingerprint

示例输出：

Thundercomm Rubik Pi 3
15
AQ3A.250612.001
qssi-userdebug 15 AQ3A.250612.001 45468 test-keys
Thundercomm/rubikpi/rubikpi:15/AQ3A.250612.001/45468:userdebug/test-keys

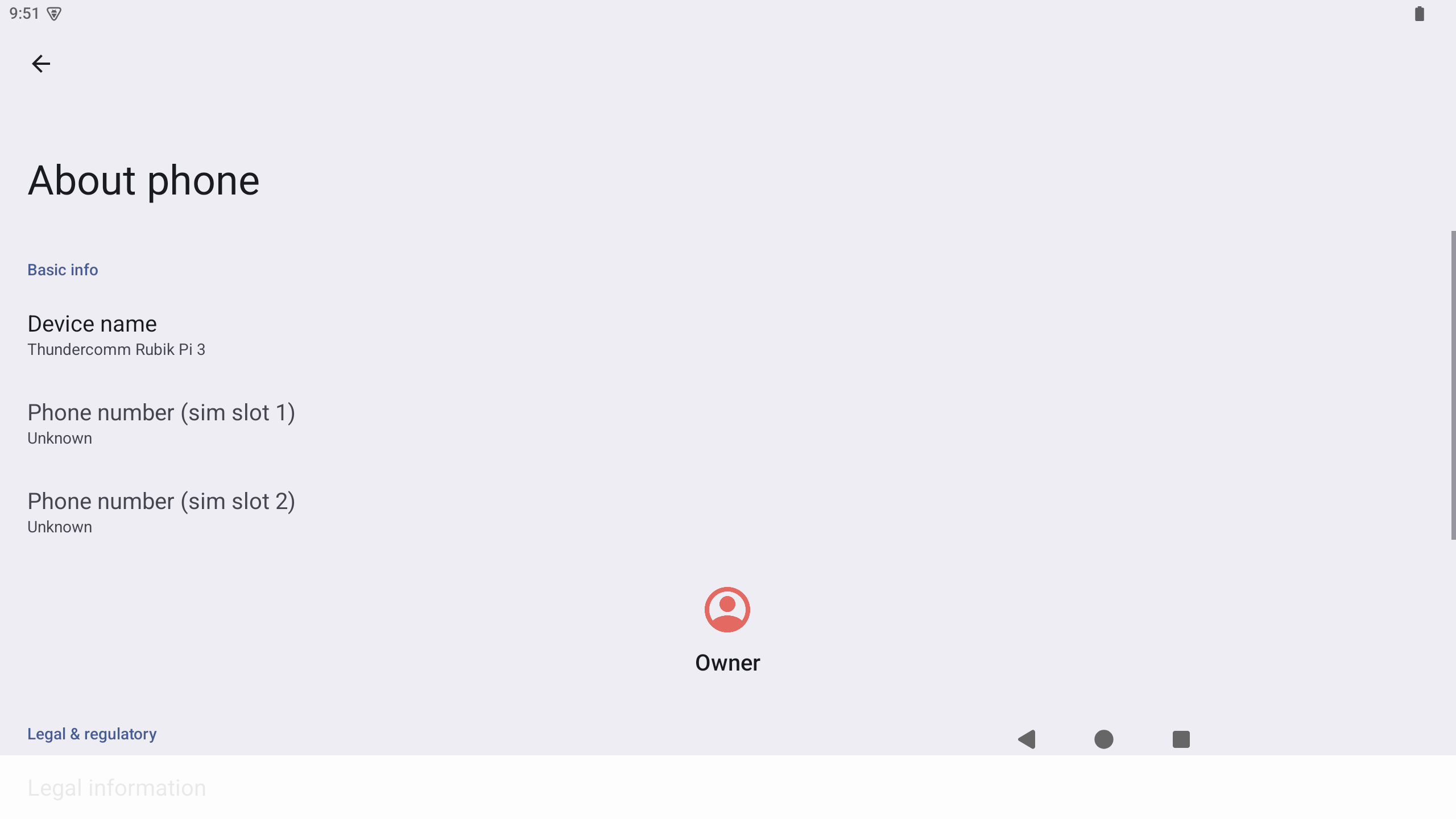

也可以在 Android 图形界面中进入 Settings > About phone 查看设备信息。

备注

示例输出来自 Android 15 userdebug 构建。不同发布包的 build number、fingerprint 或构建类型可能不同。

连接 HDMI 显示器​

要查看 Android 图形界面，请按照以下步骤连接 HDMI 显示器：

  1. 将 HDMI 线的一端连接到魔方派 3 上的 HDMI OUT 端口。

  2. 将 HDMI 线的另一端连接到显示器。

  3. 打开设备电源，等待 Android 15 启动完成。

  4. 如果显示器无画面，请确认显示器输入源已切换到对应 HDMI 端口，并检查电源适配器是否满足 12V 3A PD 3.0 要求。

连接鼠标键盘​

将 USB 键盘和鼠标连接到 Type-A 端口。

连接后即可在 Android 图形界面中完成 Wi-Fi 配置、设置检查和应用操作。

基本端口连接详情​

进入 EDL 模式​

通过 QDL（Qualcomm Device Loader）向魔方派 3 刷入固件与系统镜像时，设备必须进入 EDL 模式。如果设备已预先刷写并可以正常启动，则可在初始设置阶段跳过本节。

  1. 断开端口 10 的电源连接和端口 5 的 Type-C 连接线。

  2. 按住上图 12 的 EDL 按钮。

  3. 按住 EDL 按钮的同时，将电源线接到端口 10。

  4. 按住 EDL 按钮的同时，将 Type-C 连接线接到端口 5，等待 3 秒进入 9008 模式。

  5. 松开 EDL 按钮。
